DIAGNOSI DI BORDO [DSC (CONTROLLO STABILITÀ DINAMICO)]

Descrizione diagnosi di bordo (OBD)

• La funzione OBD controlla la condizione ed il funzionamento del sistema DSC e ne fornisce gli esiti su richiesta.

• Inoltre, la diagnosi di bordo:

- Esegue una rapida ispezione del DSC che viene di norma effettuata all'inizio di ciascuna procedura diagnostica.
- Esegue una verifica finale per accertare che durante le riparazioni non siano insorte altre anomalie.

• La verifica della OBD prevede 3 test:

- Lettura/cancellazione degli esiti della diagnosi, controllo e registrazione dati PID e modalità comandi attivi.

Lettura/cancellazione esiti diagnosi

• Questa funzione consente di leggere o cancellare i DTC memorizzati nella DSC HU/CM.

Controllo e registrazione dati/PID

• Questa funzione consente di accedere a dati, segnali d'ingresso, valori calcolati e informazioni riguardanti la condizione del sistema.

Modalità comandi attivi

• Questa funzione permette di comandare i vari dispositivi con uno strumento equivalente.

Procedura di lettura DTC

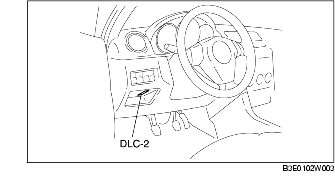

1. Collegare il WDS o uno strumento equivalente al connettore DLC-2 del veicolo.

2. Richiamare il DTC

Procedure di cancellazione DTC

1. Una volta ultimate le riparazioni, eseguire la Procedura di lettura DTC.

2. Cancellare il DTC

3. Assicurarsi che il problema lamentato dal cliente sia stato eliminato.

Procedura di controllo e registrazione dati/PID

1. Collegare il WDS o uno strumento equivalente al connettore DLC-2 del veicolo.

2. Accedere al controllo dei PID con uno strumento equivalente.

Procedura modalità comandi attivi

1. Collegare il WDS o uno strumento equivalente al connettore DLC-2 a 16 pin del veicolo.

2. Posizionare il commutatore di avviamento su ON (motore spento) o avviare il motore.

3. Lanciare la modalità comandi attivi con uno strumento equivalente.

Tabella dei DTC

DTC

Localizzazione del malfunzionamento

Pagina

WDS o strumento equivalente

B1317
Sistema di alimentazione
B1318
Sistema di alimentazione
B1342
DSC HU/CM (anomalia interna)
B2141
Dati veicolo non registrati
[Vedere DTC B2141 (DSC)].
B2741
Sensore composto (anomalia interna)
[Vedere DTC B2741 (DSC)].
C1093
Interruttore DSC OFF
[Vedere DTC C1093 (DSC)].
C1095
Motore pompa, relè motore
[Vedere DTC C1095 (DSC)].
C1141
Ruota fonica sensore ABS anteriore sinistro
C1142
Ruota fonica sensore ABS anteriore destro
C1143
Ruota fonica sensore ABS posteriore sinistro
C1144
Ruota fonica sensore ABS posteriore destro
C1145
Sensore velocità ruota anteriore destra ABS
C1155
Sensore velocità ruota anteriore sinistra ABS
C1165
Sensore velocità ruota posteriore destra ABS
C1175
Sensore velocità ruota posteriore sinistra ABS
C1233
Sensore velocità ruota anteriore sinistra ABS/ruota fonica sensore velocità ruota anteriore sinistra ABS
C1234
Sensore velocità ruota anteriore destra ABS/ruota fonica sensore velocità ruota anteriore destra ABS
C1235
Sensore velocità ruota posteriore destra ABS/ruota fonica sensore velocità ruota posteriore destra ABS
C1236
Sensore velocità ruota posteriore sinistra ABS/ruota fonica sensore velocità ruota posteriore sinistra ABS
C1267
DSC HU/CM (anomalia interna)
C1277
Sensore angolo di sterzata
C1279
Sistema sensore composto
C1280
Sistema sensore composto
C1281
Sistema sensore composto
C1282
Sistema sensore composto
C1288
Sensore pressione fluido freni
C1295
Sensore angolo di sterzata
C1306
Sensore angolo di sterzata
C1307
Sensore angolo di sterzata
C1440
Sensore pressione fluido freni
C1446
Interruttore freno
[Vedere DTC C1446 (DSC)].
C1470
Sistema di controllo TSC
C1730
Sistema alimentazione sensore pressione fluido freni
C1994
Sistema di controllo TSC/DSC
C2778
Sistema sensore composto
C2785
Sistema sensore composto (procedura di inizializzazione non eseguita)
[Vedere DTC C2785 (DSC)].
U1900
Linea CAN
U1901
Sistema sensore composto (linea CAN2 difettosa)
U2012
Linea CAN
U2023
Linea CAN
U2202
Linea CAN
U2523
Linea CAN
U2527
Sistema sensore composto (linea CAN2 difettosa)

Tabella di controllo DATI/PID

PID

(Definizione)

Unità/Condizione

Condizioni operative (riferimento)

Azione

Terminale DSC HU/CM

BOO_ABS
(Ingresso interruttore pedale freno)
On/Off
• Pedale freno premuto: On
• Pedale freno rilasciato: Off
Ispezionare l'interruttore freno.
-
CCNTABS
(Numero codici permanenti)
-
• DTC rilevati: 1-255
• Nessun DTC rilevato: 0
Controllare se ci sono DTC.
-
ESP_VOLT
V
• Commutatore avviamento ON: Circa 12,2 V
• Motore al minimo: Circa 14,1 V
Ispezionare la batteria.
-
LAT_ACCL
G
• Veicolo fermo o in marcia a velocità costante: 0 G
• Curvando a destra: Varia tra 0 G-valore positivo
• Curvando a sinistra: Varia tra 0 G-valore negativo
Ispezionare il sensore composto.
-
LF_WSPD
(Ingresso sensore velocità ruota anteriore sinistra ABS)
KPH, MPH
• Veicolo fermo: 0 KPH, 0 MPH
• Veicolo in marcia: velocità veicolo
Ispezionare il sensore velocità ruota ABS.
I, F
LR_WSPD
(Ingresso sensore velocità ruota posteriore sinistra ABS)
KPH, MPH
• Veicolo fermo: 0 KPH, 0 MPH
• Veicolo in marcia: velocità veicolo
Ispezionare il sensore velocità ruota ABS.
AJ, AG
MPRETDR
kPa, psi, Bar
• Pedale freno rilasciato: 0 kPa, 0 psi, 0 Bar
• Pedale freno premuto: Varia in base alla pressione del fluido freni
Ispezionare il DSC HU/CM.
-
RF_WSPD
(Ingresso sensore velocità ruota anteriore destra ABS)
KPH, MPH
• Veicolo fermo: 0 KPH, 0 MPH
• Veicolo in marcia: velocità veicolo
Ispezionare il sensore velocità ruota ABS.
AP, AS
RR_WSPD
(Ingresso sensore velocità ruota posteriore destra ABS)
KPH, MPH
• Veicolo fermo: 0 KPH, 0 MPH
• Veicolo in marcia: velocità veicolo
Ispezionare il sensore velocità ruota ABS.
O, R
SWA POS
°
• Volante in posizione neutra (non girato): 0°
• Volante girato a sinistra: Varia tra 0°-valore negativo
• Volante girato a destra: Varia tra 0°-valore positivo
Ispezionare il sensore angolo di sterzata.
AE, AN
TCYC_FS
On/Off
• Elettrovalvola attivata: On
• Elettrovalvola non attivata: Off
Ispezionare il DSC HU/CM.
-
TCYC_SW
Premuto/Non_premuto
• Interruttore DSC OFF premuto: Premuto
• Interruttore DSC OFF non premuto: Non_premuto
Ispezionare l'interruttore DSC OFF.
AD
YAW_RATE
°/s
• Veicolo fermo o in marcia su rettilineo: 0 °/s
• Curvando a sinistra: Varia tra 0°/s-negativo
• Curvando a destra: Varia tra 0°/s-positivo
Ispezionare il sensore composto.
-

Tabella modalità comandi attivi

Definizione del comando

Uscite

Funzionamento

Condizioni operative

LATACCEL
Avvio inizializzazione sensore composto (accelerazione laterale)
Vero/Falso
Commutatore avviamento ON
LF_INLET
Elettrovalvola d'ingresso anteriore sinistra
On/Off
LF_OUTLET
Elettrovalvola d'uscita anteriore sinistra
LF_TC_PRV
Elettrovalvola controllo stabilità anteriore sinistra
LF_TC_SWV
Elettrovalvola controllo trazione anteriore sinistra
LR_INLET
Elettrovalvola d'ingresso posteriore sinistra
LR_OUTLET
Elettrovalvola d'uscita posteriore sinistra
MCYL_S_CAL
Avvio inizializzazione sensore pressione fluido freno
Vero/Falso
PMP_MOTOR
Motore pompa
On/Off
RF_INLET
Elettrovalvola d'ingresso anteriore destra
RF_OUTLET
Elettrovalvola d'uscita anteriore destra
RF_TC_PRV
Elettrovalvola controllo stabilità anteriore destra
RF_TC_SWV
Elettrovalvola controllo trazione anteriore destra
RR_INLET
Elettrovalvola d'ingresso posteriore destra
RR_OUTLET
Elettrovalvola d'uscita posteriore destra
