JTD BOSCH EDC                                                a

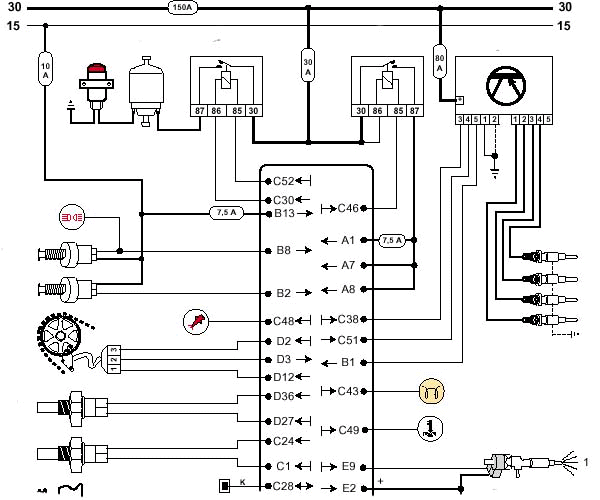

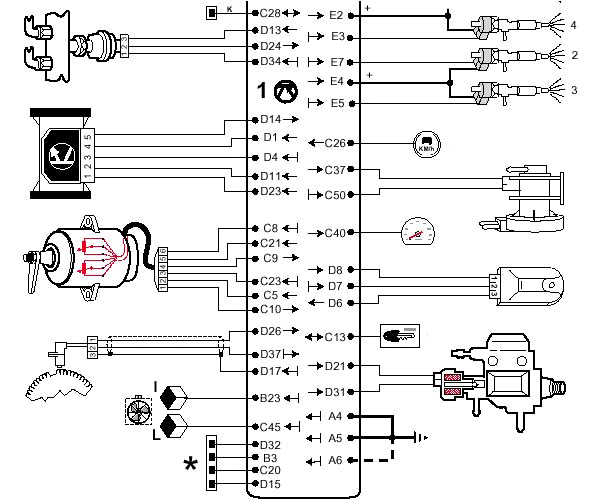

CENTRALINA EDCCANDELETTE RELÉ RAFFREDDAMENTO MOTORE ALTA E BASSA VELOCITÀ(B23,C45)ELETTROINIETTORICENTRALINA RISCALDAMENTO CANDELETTEFUSIBILE 150A SEGNALE VELOCITÀ VETTURA (C26)ELETTROVALVOLA EGRINTERRUTTORE INERZIALE (sediolino lato guida)ALLA CENTRALINA KEY-CODE SPIA ANOMALIA TEMPERATURA MOTORE (C49)SENSORE TEMPERATURA GASOLIO(C24,C1)ELETTROVALVOLA REGOLAZIONE PRESSIONE GASOLIO(D21,D31INTERRUTTORE PEDALE FRIZIONE RELÉ ELETTROPOMPA DI PREMANDATA GASOLIORELÉ PRINCIPALESENSORE PRESSIONE ASSOLUTA(sul collettore aspirazione)AL CONDIZIONATORESPIA GUASTI (C48) SEGNALE CONTAGIRI (C40)ALLA PRESA DIAGNOSI SOLO LINEA K (NO CODICI A LAMPEGGIO)FUSIBILE 80ASENSORE PRESSIONE GASOLIO (1-D34,2-D24,3-D2)ELETTROPOMPA DI PREMANDATA GASOLIOINTERRUTTORE PEDALE FRENO +LUCI STOPPOTENZIOMETRO ACCELERATORE(sul pedale)(1-C10,2-C5,3-C23,4-C9,5-C21,6-C8)SENSORE TEMPERATURA MOTORE(D36,D23) FUSIBILE 30AFUSIBILE 7,5AFUSIBILE 10A SENSORE DI FASE(1-D12,2-D3,3-D2) SENSORE DI GIRI E P.M.S.DEBIMETRO A FILO CALDO (1-D23,2-D11,3-D4,4-D1,5-D14)  FUSIBILE 7,5A


SPIA PRERISCALDO CANDELETTE (C43)






                        LA PRESA DIAGNOSI É  NEL VANO MOTORE SOTTO IL TERGICRISTALLIINTERRUTTORE PEDALE FRENO

                      PER LA CARTELLA DIAGNOSI CLICCARE SUL CENTRO DELLA CENTRALINA

                 PER LA DESCRIZIONE PORTARE LA FRECCIA SUL COMPONENTE INTERESSATO
