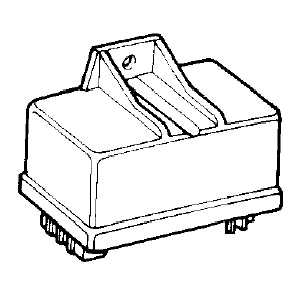

CENTRALINA RISCALDAMENTO CANDELETTE                                                 a

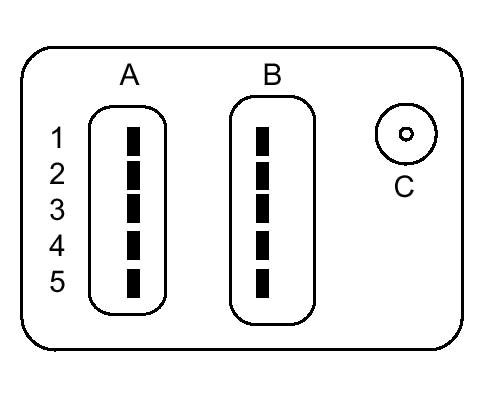

spina A

pin 1 massa
pin 2 su alcune vetture collegato a massa
pin 3 collegamento centralina  C38
pin 4 collegamento centralina  C51
pin 5 collegamento centralina  B1

spina B

collegamento candelette
collegamento C
positivo batteria +30






CHIAVE A SPINA SCOLLEGATA CONTROLLI TEMP. VALORI
STOP massa - 1   ( Max 1ohm)
3 - 1    (10-12 volt)
preriscaldamento
(in base alla temp.acqua)
-30 °C
-10 °C
    0 °C
  10 °C
  18 °C
  40 °C
  16 sec  (Min
    5 sec   10
 0,5 sec   volt)
0,25 sec
    0 sec   0 volt
    0 sec   0 volt
MAR 5 - 1  (10-12 volt)
4 - 1 (0-20 °C) 0 volt
4 - 1 (25-80 °C) 5 volt
4 - + (0-20 °C) 10 volt
4 - + (25-80 °C) 7,4 volt
postriscaldamento
(dopo la fase d'avviamento)
(per ridurre emissioni
inquinanti)
-30 °C
-10 °C
   0 °C
 10 °C
 18 °C
 40 °C
 3 min  ( Min
 3 min     10
 1 min     volt)
 1 min
30 sec
  0 sec   0 volt
