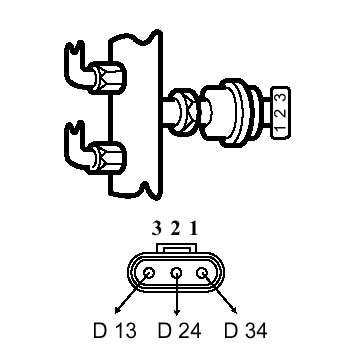

SENSORE PRESSIONE GASOLIO                                                 a





























CHIAVE TER.COMPON. CONTROLLO VALORI
MAR 1 - 3 tens.alimentazione 5 volt

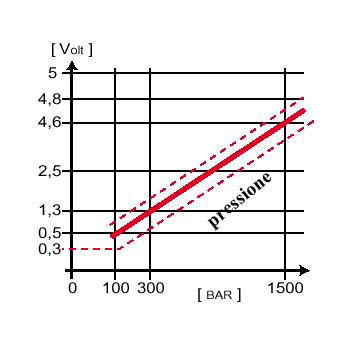

MOTO 1 - 2 segnale di uscita

*
400 bar a basso
carico motore





























  * motore fermo a chiave inserita = 0,5 volt
       al minimo = 1,4 volt
       a 3000 giri = 2 volt
       a 4000 giri = 3 volt
