INSTALLAZIONE CORPO VALVOLA DI CONTROLLO
B3E051721100W02
Installazione sul veicolo
-
Avvertenza
-

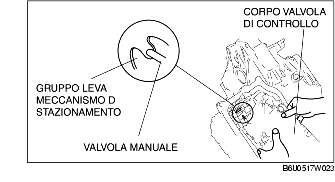

• Avere cura d'allineare l'asta del meccanismo di stazionamento e la valvola manuale.

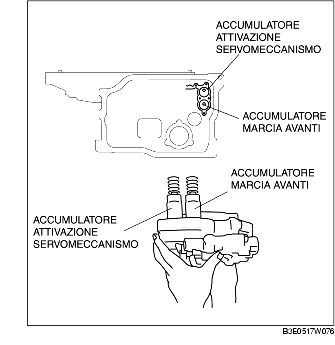

1. Installare le molle degli accumulatori e gli accumulatori stessi nella scatola del cambio-differenziale.
|
Molla
|
Diametro esterno
[mm (in)]
|
Lunghezza libera
[mm (in)]
|
N° di spire
|
Diametro del filo
[mm (in)]
|
|
Molla grande accumulatore attivazione servomeccanismo
|
21,0
(0,827)
|
67,8
(2,669)
|
10,3
|
3,5
(0,138)
|
|
Molla piccola accumulatore attivazione servomeccanismo
|
13,0
(0,512)
|
67,8
(2,669)
|
17,1
|
2,2
(0,087)
|
|
Molla piccola accumulatore marcia avanti
|
21,0
(0,827)
|
75,0
(2,953)
|
10,7
|
2,3
(0,091)
|
|
Molla grande accumulatore marcia avanti
|
15,6
(0,614)
|
49,0
(1,929)
|
7,7
|
2,4
(0,094)
|
2. Installare il corpo valvola di controllo completo.
-
Coppia di serraggio
-
7,8-10,8 N·m
-
(80-110 kgf·cm; 70-95 in·lbf)
-

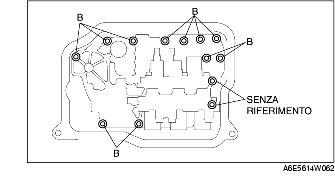

Lunghezza bullone (esclusa la testa)
-
Riferimento B: 40 mm (1,575 in)
-
Senza riferimento: 70 mm (2,756 in)
3. Installare il filtro dell'olio.
4. Collegare i connettori delle elettrovalvole e la massa facendo riferimento ai diversi colori, quindi installare il sensore TFT.
|
Molla
|
Colore del connettore (lato cablaggio)
|
|
Elettrovalvola controllo pressione
|
Nero
|
|
Elettrovalvola di cambio rapporto A
|
Bianco
|
|
Elettrovalvola di cambio rapporto B
|
Blu
|
|
Elettrovalvola di cambio rapporto C
|
Verde
|
|
Elettrovalvola di cambio rapporto D
|
Bianco
|
|
Elettrovalvola di cambio rapporto E
|
Nero
|

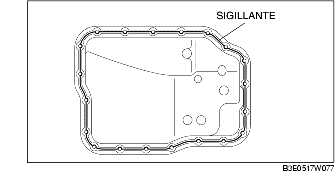

5. Applicare un velo di silicone sulle superfici di contatto di coppa dell'olio e scatola del cambio-differenziale.
6. Installare la coppa dell'olio.
-
Coppia di serraggio
-
6-8 N·m (62-81 kgf·cm; 53-70 in·lbf)
7. Installare il coperchio inferiore.
8. Collegare il cavo negativo della batteria.
9. Installare il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ). (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).
10. Mettere il fluido ATF e, con motore al minimo, controllarne il livello. (Vedere SOSTITUZIONE FLUIDO CAMBIO-DIFFERENZIALE AUTOMATICO (ATF).)
11. Eseguire la prova del sistema meccanico (Vedere PROVA SISTEMA MECCANICO).
12. Eseguire la prova su strada. (Vedere PROVA SU STRADA).
