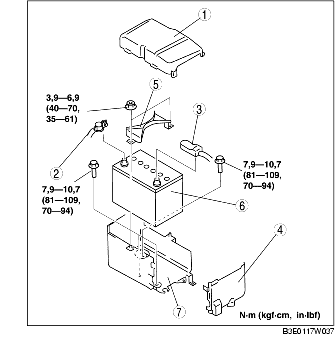

1. Rimuovere nell'ordine indicato in tabella.
2. Installare in ordine inverso rispetto alla rimozione.
.
|
1
|
Coperchio batteria
|
|
2
|
Cavo negativo della batteria
|
|
3
|
Cavo positivo della batteria
|
|
4
|
Corpo batteria
(Vedere Dettaglio installazione corpo batteria).
|
|
5
|
Staffa batteria
|
|
6
|
Batteria
|
|
7
|
Supporto batteria
|

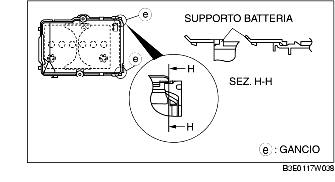

1. Montare con i ganci E del corpo batteria allineati con i fori del supporto batteria in due punti.

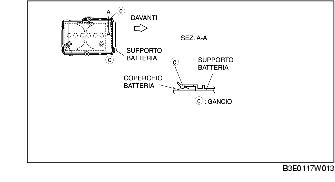

1. Installare con i ganci A del coperchio batteria allineati con i fori del supporto batteria in due punti.

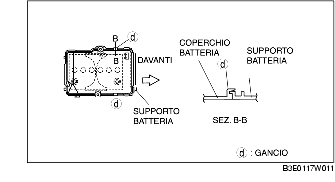

2. Installare con i ganci D del coperchio batteria allineati con la flangia del supporto batteria in due punti.

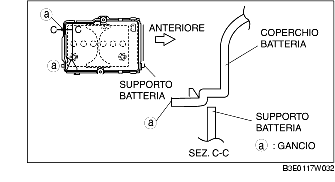

3. Sistemare il coperchio batteria sui ganci C del supporto batteria in due punti.
