1. Rimuovere nell'ordine indicato in tabella.
2. Installare in ordine inverso rispetto alla rimozione.
.
|
1
|
Coperchio batteria
|
|
2
|
Cavo negativo della batteria
|
|
3
|
Cavo positivo della batteria
|
|
4
|
Condotto batteria
|
|
5
|
Corpo batteria
(Vedere Dettaglio installazione corpo batteria).
|
|
6
|
Staffa batteria
|
|
7
|
Batteria
|
|
8
|
Bullone di fermo
(Vedere Dettaglio rimozione bullone di fermo.)
(Vedere Dettaglio installazione bullone di fermo.)
|
|
9
|
Coperchio PCM
|
|
10
|
Connettori
|
|
11
|
Supporto batteria e gruppo PCM
|
1. Bucare il bullone di fermo con una punta da trapano più grande del gambo fino a staccare la testa.
2. Pulire i connettori del PCM da qualunque impurità.

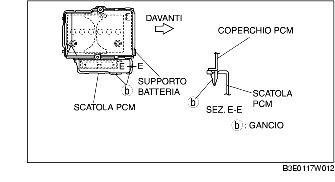

1. Installare con i ganci B del coperchio PCM allineati con i fori del corpo PCM.

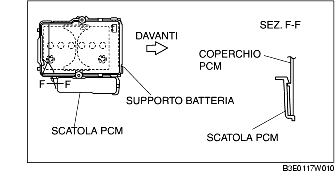

2. Installare il coperchio PCM sul gancio del corpo PCM.

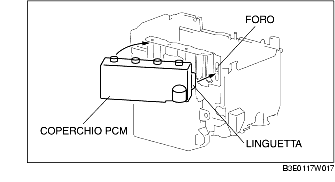

1. Insert the tab of the PCM cover to the hole.

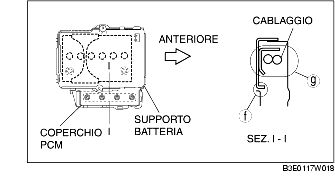

2. Rotate until the area F is paralleled. The harness and the PCM cover should be located at the area G.
1. Install new set bolts and temporarily tighten them first, then tighten them until the necks of the bolts break off.
1. Montare con i ganci E del corpo batteria allineati con i fori del supporto batteria in due punti.

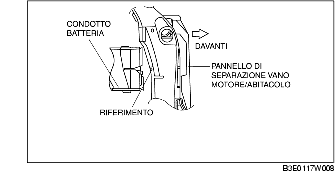

1. Allineare il riferimento del pannello di separazione tra vano motore e abitacolo e l'incavo del condotto batteria, quindi installare il condotto batteria sul pannello di separazione tra vano motore e abitacolo.

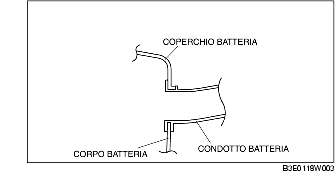

1. Installare il condotto batteria tra il coperchio batteria e il corpo batteria.

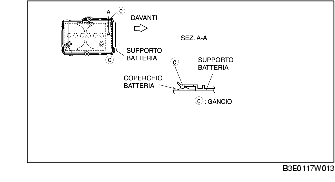

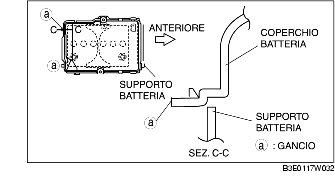

2. Installare con i ganci A del coperchio batteria allineati con i fori del supporto batteria in due punti.

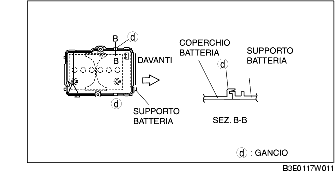

3. Installare con i ganci D del coperchio batteria allineati con la flangia del supporto batteria in due punti.

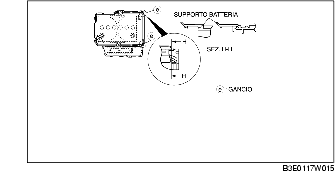

4. Sistemare il coperchio batteria sui ganci C del supporto batteria in due punti.
