RIMOZIONE/INSTALLAZIONE INTERRUTTORE POSIZIONE CAMBIO-DIFFERENZIALE (TR)

1. Rimuovere il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ). (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

2. Scollegare il cavo negativo della batteria.

3. Rimuovere il coperchio inferiore.

Avvertenza

• L'infiltrazione d'acqua o di corpi estranei nel connettore può deteriorare il contatto o causare corrosione. Fare attenzione a non bagnare o sporcare il connettore quando lo si scollega.

4. Scollegare il connettore dell'interruttore TR.

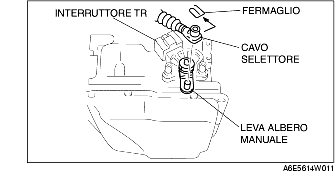

5. Rimuovere il fermaglio e scollegare il cavo selettore.

Avvertenza

• Non usare un'avvitatrice ad impulsi. Per non correre il rischio di danneggiare il cambio-differenziale, tenere bloccata la leva dell'albero manuale mentre si rimuove il dado dell'albero stesso.

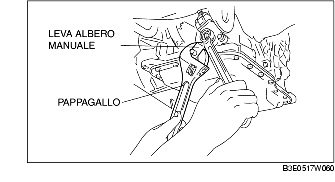

6. Bloccare la leva dell'albero manuale con il pappagallo come mostrato in figura.

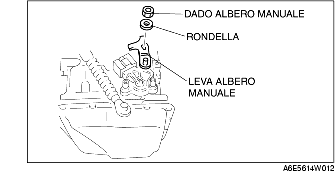

7. Rimuovere il dado dell'albero manuale e la rondella.

8. Rimuovere la leva dell'albero manuale.

9. Rimuovere l'interruttore TR.

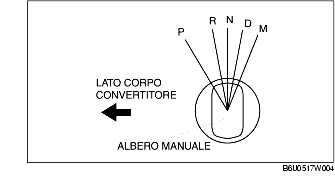

10. Ruotare completamente l'albero manuale verso il corpo del convertitore, quindi tornare indietro di due tacche in modo da portarlo in posizione N.

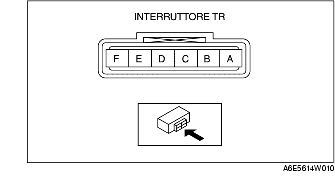

11. Ruotare la sporgenza tra i terminali B e C dell'interruttore TR in modo che la resistenza risulti di 750 ohm.

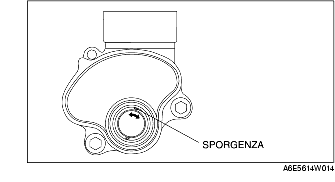

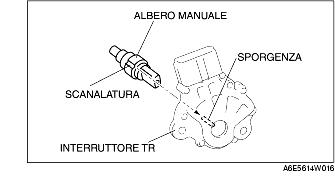

12. Installare l'interruttore TR allineando sporgenza e scanalatura come mostrato in figura.

13. Serrare a mano i bulloni di fissaggio dell'interruttore TR.

14. Controllare la resistenza tra i terminali B e C dell'interruttore TR.

• In caso di anomalie, regolare l'interruttore TR. (Vedere REGOLAZIONE INTERRUTTORE POSIZIONE CAMBIO-DIFFERENZIALE (TR)).

Resistenza

750 ohm

15. Serrare i bulloni di fissaggio dell'interruttore TR.

Coppia di serraggio

8-11 N·m (82-112 kgf·cm; 71-97 in·lbf)

Avvertenza

• Non usare un'avvitatrice ad impulsi. Per non correre il rischio di danneggiare il cambio-differenziale, tenere bloccata la leva dell'albero manuale mentre si rimuove il dado dell'albero stesso.

16. Installare la leva dell'albero manuale e la rondella.

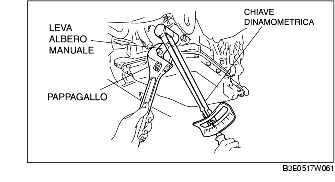

17. Bloccare la leva dell'albero manuale con il pappagallo come mostrato in figura, quindi serrare il dado dell'albero manuale.

Coppia di serraggio

31,4-46,1 N·m

(3,2-4,7 kgf·m; 23,2-33,9 ft·lbf)

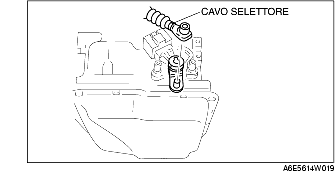

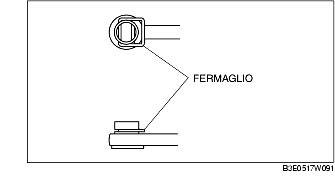

18. Installare il fermaglio sul cavo selettore come mostrato in figura.

19. Mettere la leva selettrice in posizione P.

20. Portare la leva dell'albero manuale in posizione P.

21. Collegare il cavo selettore.

22. Controllare la continuità nell'interruttore TR. (Vedere ISPEZIONE INTERRUTTORE POSIZIONE CAMBIO-DIFFERENZIALE (TR)).

• In caso di anomalie, regolare l'interruttore TR. (Vedere REGOLAZIONE INTERRUTTORE POSIZIONE CAMBIO-DIFFERENZIALE (TR)).

23. Collegare il connettore dell'interruttore TR.

24. Installare il coperchio inferiore.

25. Collegare il cavo negativo della batteria.

26. Installare il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ). (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

27. Controllare il funzionamento dell'interruttore TR. (Vedere ISPEZIONE INTERRUTTORE POSIZIONE CAMBIO-DIFFERENZIALE (TR)).

• In caso di anomalie, regolare l'interruttore TR. (Vedere REGOLAZIONE INTERRUTTORE POSIZIONE CAMBIO-DIFFERENZIALE (TR)).
