REGOLAZIONE INTERRUTTORE POSIZIONE CAMBIO-DIFFERENZIALE (TR)

1. Rimuovere il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ). (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

2. Scollegare il cavo negativo della batteria.

3. Rimuovere il coperchio inferiore.

Avvertenza

• L'infiltrazione d'acqua o di corpi estranei nel connettore può deteriorare il contatto o causare corrosione. Fare attenzione a non bagnare o sporcare il connettore quando lo si scollega.

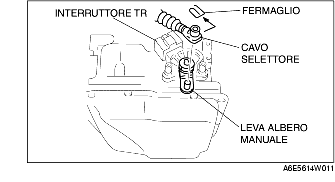

4. Rimuovere il fermaglio e scollegare il cavo selettore.

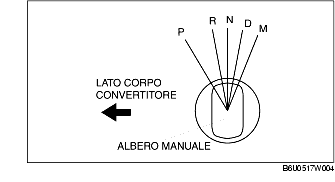

5. Ruotare completamente l'albero manuale verso il corpo del convertitore, quindi tornare indietro di due tacche in modo da portarlo in posizione N.

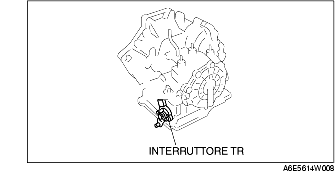

6. Scollegare il connettore dell'interruttore TR.

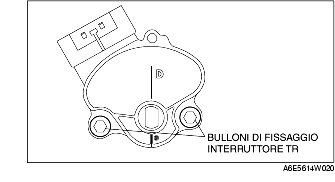

7. Allentare i bulloni di fissaggio dell'interruttore TR.

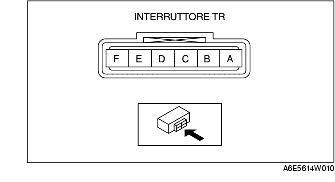

8. Misurare la resistenza tra i terminali B e C dell'interruttore TR.

9. Regolare l'interruttore come indicato di seguito.

Resistenza

750 ohm

10. Serrare i bulloni di fissaggio dell'interruttore TR.

Coppia di serraggio

8-11 N·m (82-112 kgf·cm; 71-97 in·lbf)

11. Mettere la leva selettrice in posizione N.

12. Verificare che l'interruttore TR sia allineato con la posizione N.

13. Collegare il connettore dell'interruttore TR.

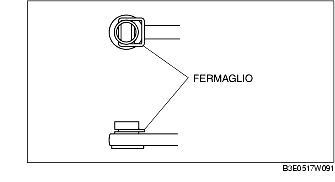

14. Installare il fermaglio sul cavo selettore come mostrato in figura.

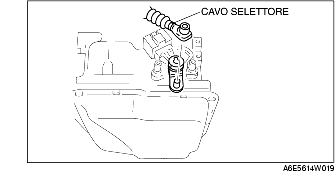

15. Collegare il cavo selettore alla leva dell'albero manuale come mostrato in figura.

16. Ispezionare il funzionamento dell'interruttore TR. (Vedere ISPEZIONE INTERRUTTORE POSIZIONE CAMBIO-DIFFERENZIALE (TR)).

• In caso di anomalie, regolare l'interruttore TR.

17. Installare il coperchio inferiore.

18. Collegare il cavo negativo della batteria.

19. Installare il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ). (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).
