ISPEZIONE INTERRUTTORE POSIZIONE CAMBIO-DIFFERENZIALE (TR)

Controllo funzionale

1. Verificare che il motorino d'avviamento si metta in funzione solo se il commutatore d'avviamento viene messo in posizione START mentre la leva selettrice è in posizione P o N.

• In caso di anomalie, regolare l'interruttore TR.

2. Verificare che le luci della retromarcia si accendano quando s'inserisce la posizione R mentre il commutatore d'avviamento è in posizione ON.

• In caso di anomalie, regolare l'interruttore TR.

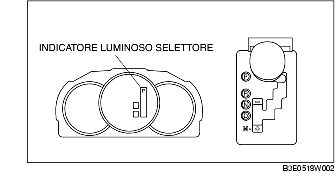

3. Verificare che le posizioni della leva selettrice combacino con quelle dell'indicatore.

• In caso di anomalie, regolare l'interruttore TR.

Prova di continuità

Avvertenza

• L'infiltrazione d'acqua o di corpi estranei nel connettore può deteriorare il contatto o causare corrosione. Fare attenzione a non bagnare o sporcare il connettore quando lo si scollega.

1. Rimuovere il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ). (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

2. Scollegare il cavo negativo della batteria.

3. Rimuovere il coperchio inferiore.

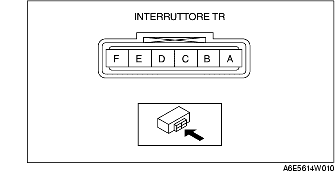

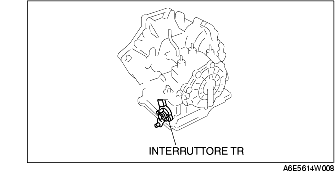

4. Scollegare il connettore dell'interruttore TR.

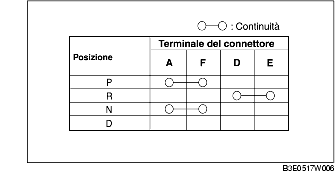

5. Verificare che la continuità sia come indicato in tabella.

• In caso di anomalia, regolare l'interruttore TR e andare al passo 5.

6. Ricontrollare la continuità nell'interruttore TR.

• In caso di anomalie, sostituire l'interruttore TR. (Vedere RIMOZIONE/INSTALLAZIONE INTERRUTTORE POSIZIONE CAMBIO-DIFFERENZIALE (TR)).

7. Collegare il connettore dell'interruttore TR.

8. Installare il coperchio inferiore.

9. Collegare il cavo negativo della batteria.

10. Installare il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ). (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

Controllo della resistenza (ispezione sul veicolo)

Avvertenza

• L'infiltrazione d'acqua o di corpi estranei nel connettore può deteriorare il contatto o causare corrosione. Fare attenzione a non bagnare o sporcare il connettore quando lo si scollega.

1. Rimuovere il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ). (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

2. Scollegare il cavo negativo della batteria.

3. Rimuovere il coperchio inferiore.

4. Scollegare il connettore dell'interruttore TR.

5. Misurare la resistenza tra i terminali elencati di seguito.

• In caso di anomalia, ispezionare la massa, quindi eseguire il controllo funzionale.

6. Collegare il connettore dell'interruttore TR.

7. Installare il coperchio inferiore.

8. Collegare il cavo negativo della batteria.

9. Installare il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ). (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).
