RIMOZIONE/INSTALLAZIONE RADIATORE

Attenzione
• Eseguire le operazioni di rimozione e installazione a motore freddo, altrimenti ci si potrebbe ferire o ustionare seriamente.

1. Rimuovere il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA .)(Vedere RIMOZIONE/INSTALLAZIONE BATTERIA .)

2. Scollegare il cavo negativo della batteria.

3. Rimuovere il coperchio inferiore.

4. Scaricare il liquido di raffreddamento del motore. (Vedere SOSTITUZIONE LIQUIDO DI RAFFREDDAMENTO MOTORE).

5. Scollegare il tubo flessibili del serbatoio del liquido di raffreddamento motore dal radiatore

6. Posizionare i cablaggi in modo che non siano d'intralcio.

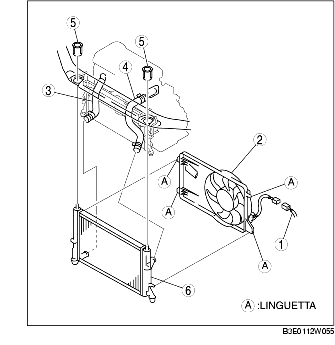

7. Rimuovere nell'ordine indicato in tabella.

.

1
Connettore modulo di controllo ventilatore
2
Gruppo ventilatore radiatore
3
Manicotto inferiore del radiatore
4
Manicotto superiore del radiatore
5
Supporto del radiatore
6
Radiatore

8. Installare in ordine inverso rispetto alla rimozione.

9. Aggiungere il liquido di raffreddamento nel motore. (Vedere SOSTITUZIONE LIQUIDO DI RAFFREDDAMENTO MOTORE).

10. Controllare se ci sono perdite di liquido di raffreddamento del motore. (Vedere CONTROLLO PERDITE LIQUIDO RAFFREDDAMENTO MOTORE).

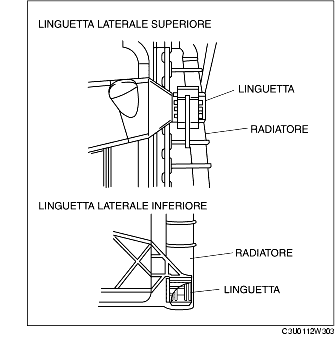

Dettaglio rimozione gruppo ventilatore del radiatore

1. Sganciare le due linguette A sul lato inferiore premendole sul lato ventilatore del radiatore, rimuovere le due linguette A sul lato superiore e il gruppo ventilatore radiatore.

Dettaglio rimozione radiatore

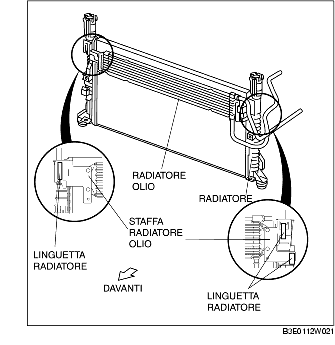

1. Rimuovere il radiatore dell'olio dal radiatore con i tubi flessibili ancora collegati tirando le linguette del radiatore verso l'esterno. (ATX)

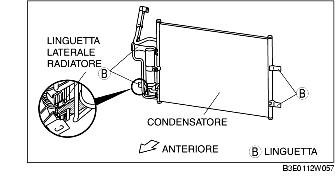

2. Rimuovere il condensatore dal radiatore con i tubi ancora collegati premendo la linguetta laterale del radiatore per sganciare la linguetta B sul condensatore.

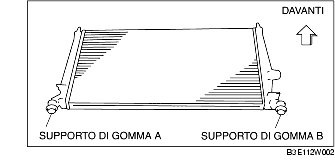

3. Rimuovere il supporto A della gomma dal foro di installazione del supporto.

4. Inclinare il radiatore verso il lato motore.

5. Rimuovere il supporto B della gomma dal foro di installazione del supporto.

6. Rimuovere il radiatore dal basso.

Dettaglio installazione radiatore

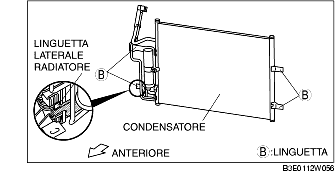

1. Installare il condensatore sul radiatore allineando la linguetta B laterale inferiore con la linguetta laterale del radiatore, installare la linguetta B superiore, quindi installare la linguetta B laterale inferiore.

2. Installare il radiatore olio inserendo la staffa del radiatore olio sulla linguetta del radiatore. (ATX)

3. Installare il radiatore.

Dettaglio installazione gruppo ventilatore del radiatore

1. Inserire la linguetta A nel radiatore per installare il gruppo ventilatore del radiatore.
