RIMOZIONE/INSTALLAZIONE GRUPPO LEVA SELETTRICE

1. Rimuovere il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ). (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

2. Scollegare il cavo negativo della batteria.

3. Rimuovere la batteria, il suo corpo ed il suo supporto. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ). (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

4. Rimuovere il filtro dell'aria completo. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE ). (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE ).

5. Rimuovere la consolle. (Vedere RIMOZIONE/INSTALLAZIONE CONSOLLE).

6. Rimuovere l'isolatore termico. (anteriore e centrale)

7. Rimuovere nell'ordine indicato in tabella.

8. Installare in ordine inverso rispetto alla rimozione.



.

1
Connettore gruppo leva selettrice
2
Cavo selettore
3
Gruppo leva selettrice

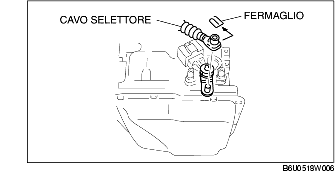

Dettaglio rimozione cavo selettore

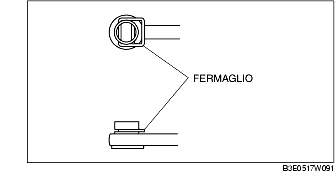

1. Rimuovere il fermaglio.

2. Rimuovere il cavo selettore.

Dettaglio installazione gruppo leva selettrice

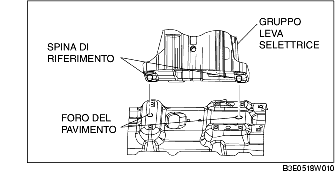

1. Inserire la spina di riferimento del gruppo leva selettrice nel foro del pavimento.

2. Serrare i bulloni di installazione del gruppo leva selettrice.

Coppia di serraggio
7,8-10,8 N·m
(80-110 kgf·cm; 69,5-95,4 in·lbf)

Dettaglio installazione cavo selettore

1. Installare saldamente il cavo selettore sulla leva selettrice.

2. Installare saldamente il cavo selettore sulla staffa.

Nota
• I passi 3 e 4 vanno eseguiti solo in caso di sostituzione del cavo selettore.

3. Verificare che la leva selettrice sia in posizione P.

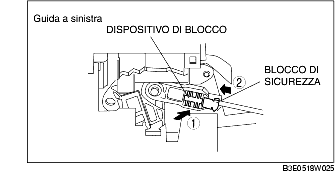

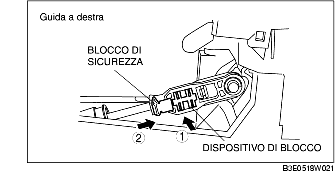

4. Bloccare il dispositivo di bloccaggio e il blocco di sicurezza del cavo selettore (lato leva selettrice) nell'ordine mostrato in figura.

5. Verificare che l'albero manuale sia in posizione P.

Avvertenza

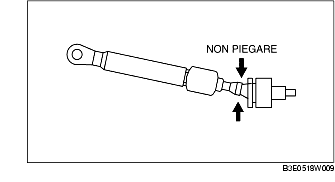

• Piegandolo come mostrato in figura, il cavo selettore si danneggia e c'è il rischio che si allenti quando azionato. Quando s'installa il cavo selettore, tenerlo dritto.

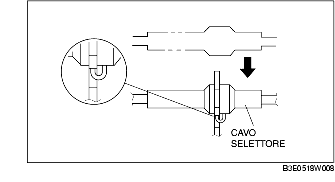

6. Installare il fermaglio come mostrato in figura.

Nota

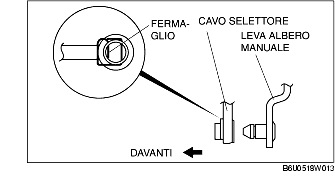

• Installare il cavo selettore sulla leva dell'albero manuale con il lato fermaglio dell'estremità del cavo selettore rivolto verso la parte anteriore del veicolo.

7. Installare il cavo selettore sulla leva dell'albero manuale in maniera tale che il cavo selettore non debba sopportare carichi.

8. Verificare che l'estremità della leva dell'albero manuale sporga fuori rispetto all'estremità del cavo selettore.

9. Installare saldamente il cavo selettore sulla staffa del cavo selettore.
