RIMOZIONE/INSTALLAZIONE INIETTORE CARBURANTE

1. Seguire "PRECAUZIONE PRE-MANUTENZIONE" prima di effettuare qualsiasi operazione per evitare che il carburante fuoriesca dal sistema d'alimentazione. (Vedere PRECAUZIONI DA ADOTTARE PRIMA DI METTERSI AL LAVORO [ZJ, Z6, LF]).

2. Rimuovere la piastra fori candele.

3. Rimuovere il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

4. Scollegare il cavo negativo della batteria.

5. Scollegare il connettore dell'iniettore del carburante.

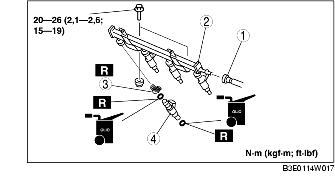

6. Rimuovere nell'ordine indicato in tabella.

7. Installare in ordine inverso rispetto alla rimozione.

8. Ispezionare le parti interessate effettuando la "PRECAUZIONE POST-MANUTENZIONE". (Vedere PRECAUZIONI DA ADOTTARE PRIMA DOPO IL LAVORO [ZJ, Z6, LF]).

Dettaglio rimozione iniettore carburante

Avvertenza

• Usare un fermaglio iniettore deformato può causare un collegamento dell'iniettore carburante scorretto ed eventuali perdite di carburante. Può anche far ruotare l'iniettore. Di conseguenza, sostituire il fermaglio quando si rimuove l'iniettore.

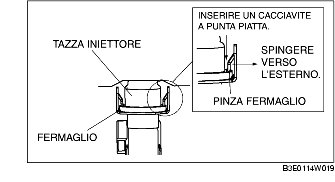

1. Inserire un cacciavite a punta piatta tra la tazza dell'iniettore e la pinza del fermaglio.

Nota

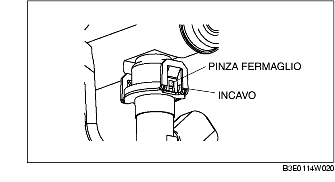

• Quando si spinge la pinza del fermaglio verso l'esterno, deformare la pinza fino a rimuoverla completamente dall'incavo della tazza.

2. Spingere la pinza del fermaglio verso l'esterno usando un cacciavite a punta piatta.

3. Rimuovere l'iniettore con il fermaglio.

4. Rimuovere il fermaglio dall'iniettore carburante secondo la procedura seguente:

Nota

• Non riusare il fermaglio.

(1) Tenere fermo il fermaglio usando delle pinze.

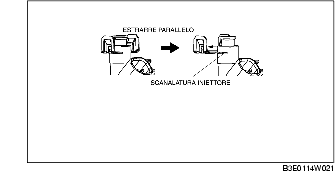

(2) Tirare il fermaglio in direzione parallela alla scanalatura dell'iniettore e rimuoverlo dall'iniettore.

Dettaglio installazione iniettore carburante

1. Verificare che l'O-ring non sia danneggiato.

• In caso di anomalie, sostituire l'O-ring.

2. Applicare una piccola quantità di olio pulito sulla scanalatura dell'iniettore e sull'O-ring.

3. Attaccare provvisoriamente un nuovo fermaglio alla scanalatura dell'iniettore.

Nota

• Quando il fermaglio è fissato correttamente, il centro dell'iniettore è allineato con la pinza del fermaglio.

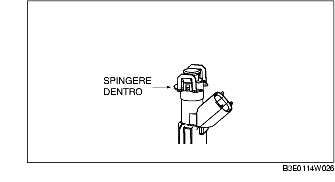

4. Tenere saldamente bloccato l'iniettore e spingere il fermaglio nell'iniettore finché il fermaglio non si blocca.

5. Verificare che la posizione dell'iniettore sia corretta.

6. Premere l'iniettore nella tazza dell'iniettore. Continuare a spingere finché il fermaglio non arriva a toccare il fondo della tazza.

7. Verificare che l'iniettore ed il fermaglio siano fissati correttamente con il fermaglio bloccato nell'incavo della tazza dell'iniettore.
