RIMOZIONE/INSTALLAZIONE VOLANTE E PIANTONE

Attenzione

• Una manipolazione impropria del modulo airbag può provocarne l'accidentale attivazione, con serio pericolo per l'incolumità personale. Leggere tutti gli avvisi legati alla manutenzione prima di maneggiare il modulo airbag. (Vedere AVVISI DI PERICOLO RIGUARDANTI LA MANUTENZIONE).

1. Rimuovere nell'ordine indicato in tabella.

2. Installare in ordine inverso rispetto alla rimozione.


1	Modulo airbag (Vedere RIMOZIONE/INSTALLAZIONE MODULO AIRBAG LATO GUIDA).
2	Bullone di bloccaggio
3	Volante (Vedere Dettaglio rimozione volante). (Vedere Dettaglio installazione volante).
4	Coperchio del piantone
5	Molla a spirale a lamina (Vedere RIMOZIONE/INSTALLAZIONE MOLLA A SPIRALE A LAMINA).
6	Devioluci
7	Albero dello sterzo (Vedere Dettaglio installazione albero dello sterzo).
8	Parapolvere
9	Cilindretto chiave (Vedere Dettaglio rimozione cilindretto chiave).

Dettaglio rimozione volante

Avvertenza

• Non tentare di rimuovere il volante dando colpi di martello sull'albero. Si danneggerebbe il piantone.

1. Mettere il veicolo con le ruote diritte.

2. Rimuovere il volante con un comune estrattore.

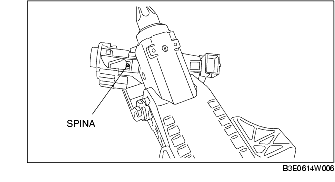

Dettaglio rimozione cilindretto chiave

1. Posizionare la chiave su ACC.

2. Spingere il perno e rimuovere il cilindretto chiave.

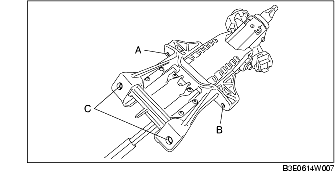

Dettaglio installazione albero dello sterzo

1. Verificare che la leva d'inclinazione sia in posizione di blocco (LOCK).

2. Serrare i bulloni in ordine alfabetico.

Dettaglio installazione volante

1. Mettere le ruote diritte ed installare il volante.
