RIMOZIONE/INSTALLAZIONE SENSORE POSIZIONE FARFALLA (TP)

1. Rimuovere il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

2. Scollegare il cavo negativo della batteria.

3. Per agevolare l'accesso, eseguire la procedura seguente.

1. Rimuovere il filtro dell'aria. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE ).

1. Spostare il coperchio del filtro dell'aria in modo che non sia d'intralcio. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE ).

2. Rimuovere il corpo del filtro aria.

4. Per agevolare l'accesso, rimuovere il tubo flessibile dell'aria.

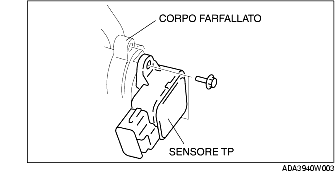

5. Rimuovere il sensore TP.

6. Verificare che la valvola a farfalla sia completamente chiusa.

7. Installare il sensore TP sul corpo farfallato.

Coppia di serraggio

1,6-2,4 N·m (17-24 kgf·cm; 15-21 in·lbf)

8. Verificare che la valvola a farfalla si muova liberamente.

9. Collegare il connettore del sensore TP.

10. Verificare che la tensione in uscita del sensore TP (PID WDS: TP) rientra nei limiti specificati in fase di apertura e di chiusura). (Vedere ISPEZIONE PCM ).

• Se non è conforme a quanto specificato, sostituire il sensore TP. (Vedere ISPEZIONE SENSORE POSIZIONE FARFALLA (TP) ).
