ISPEZIONE SENSORE POSIZIONE FARFALLA (TP)

Nota

• Prima di procedere con l'ispezione descritta sotto, seguire la procedura indicata nel diagramma di flusso della ricerca guasti. (Vedere Procedura di ricerca guasti.)

Controllo della resistenza

1. Verificare quanto segue.

• Stato di chiusura vavola a farfalla

• Gioco cavo acceleratore (Vedere ISPEZIONE/REGOLAZIONE CAVO ACCELERATORE )

2. Scollegare il connettore del sensore TP.

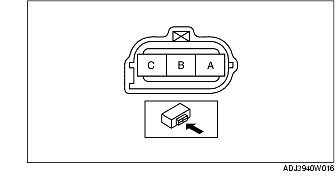

3. Verificare che la resistenza tra i terminali B e C vari moderatamente in corrispondenza delle aperture della valvola a farfalla.

• Se la variazione di resistenza si verifica, andare al passo successivo.

• Se la variazione di resistenza non si verifica, sostituire il sensore TP. (Vedere RIMOZIONE/INSTALLAZIONE SENSORE POSIZIONE FARFALLA (TP) ).

4. Misurare la resistenza tra i terminali A e B.

• Se non è conforme a quanto specificato, sostituire il sensore TP. (Vedere RIMOZIONE/INSTALLAZIONE SENSORE POSIZIONE FARFALLA (TP) ).

• Se la condizione/specifica (riferimento) del parametro controllato non è conforme a quanto specificato, eseguire "Ispezione per circuiti aperti/cortocircuiti" anche se non ci sono anomalie.

Resistenza sensore TP

2,5-6,0 kohm [25°C (77 °F)]

Ispezione per circuiti aperti/cortocircuiti

1. Rimuovere il coperchio del connettore del PCM.

2. Scollegare il connettore del PCM. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE ).

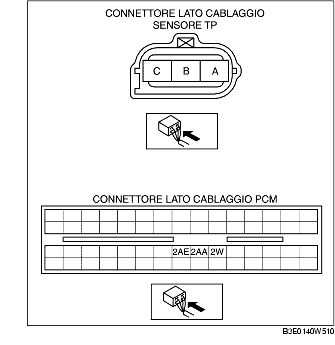

3. Controllare se i seguenti cablaggi hanno i circuiti aperti o in cortocircuito (prova di continuità).

Circuito aperto

• Se manca continuità, il circuito è aperto. Riparare o sostituire il cablaggio.

- Terminale A del sensore TP e terminale 2W del PCM

- Terminale B del sensore TP e terminale 2AE del PCM

- Terminale C del sensore TP e terminale 2AA del PCM

Cortocircuito

• Se c'è continuità, il circuito è in cortocircuito. Riparare o sostituire il cablaggio.

- Terminale A del sensore TP e massa carrozzeria

- Terminale B del sensore TP e alimentazione

- Terminale C del sensore TP e alimentazione

- Terminale C del sensore TP e massa carrozzeria
