RIMOZIONE/INSTALLAZIONE ALTERNATORE

Attenzione

• Se si tocca la carrozzeria con il terminale B dell'alternatore quando i cavi della batteria sono collegati, si innescano delle scintille. Questo può causare lesioni personali, incendi e danneggiamento di componenti elettrici. Scollegare sempre il cavo negativo della batteria prima di eseguire le operazioni seguenti.

1. Rimuovere il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

2. Scollegare il cavo negativo della batteria.

3. Rimuovere il coperchio inferiore e il paraspruzzi in blocco.

4. Rimuovere la piastra fori candele. (Vedere RIMOZIONE/INSTALLAZIONE PIASTRA FORI CANDELE ).

5. Spostare la cinghia di trasmissione. (Vedere SOSTITUZIONE DELLA CINGHIA DI TRASMISSIONE ).

6. Spostare il serbatoio del liquido di raffreddamento.

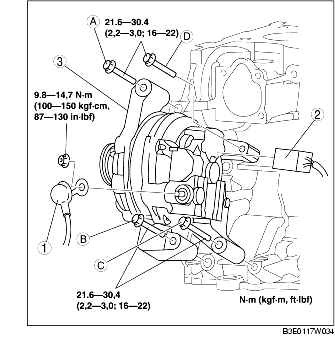

7. Rimuovere nell'ordine indicato in tabella.

8. Installare in ordine inverso rispetto alla rimozione.

Dettaglio installazione alternatore

1. Allineare il foro di fissaggio dell'alternatore e il foro lato motore, quindi serrare provvisoriamente i bulloni di installazione dell'alternatore nell'ordine A, B, C e D.

2. Serrare a fondo i bulloni di installazione dell'alternatore nell'ordine A, B, C e D.
