RIMOZIONE/INSTALLAZIONE ALTERNATORE

Attenzione

• Se si tocca la carrozzeria con il terminale B dell'alternatore quando i cavi della batteria sono collegati, si innescano delle scintille. Questo può causare lesioni personali, incendi e danneggiamento di componenti elettrici. Scollegare sempre il cavo negativo della batteria prima di eseguire le operazioni seguenti.

1. Rimuovere il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

2. Scollegare il cavo negativo della batteria.

3. Rimuovere il coperchio inferiore e il paraspruzzi in blocco.

4. Rimuovere la cinghia di trasmissione. (Vedere SOSTITUZIONE DELLA CINGHIA DI TRASMISSIONE ).

5. Spostare il serbatoio del liquido di raffreddamento.

6. Posizionare il serbatoio del fluido servosterzo in modo tale che non sia d'intralcio.

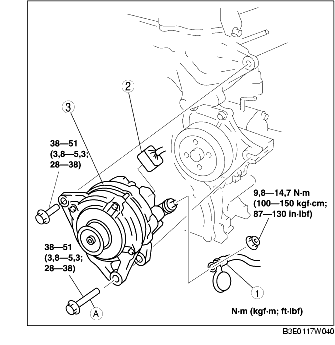

7. Rimuovere nell'ordine indicato in tabella.

8. Installare in ordine inverso rispetto alla rimozione.

.

Dettaglio rimozione alternatore

1. Rimuovere il bullone A con l'alternatore dato che non c'è abbastanza spazio.
