RIMOZIONE/INSTALLAZIONE SISTEMA DI SCARICO

Attenzione

• Il motore e il sistema di scarico caldi possono causare gravi ustioni. Spegnere il motore e aspettare che si raffreddino prima di rimuovere il sistema di scarico.

1. Rimuovere il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

2. Scollegare il cavo negativo della batteria.

3. Rimuovere il coperchio inferiore.

4. Rimuovere nell'ordine indicato in tabella.

5. Installare in ordine inverso rispetto alla rimozione.


1	Traversa tunnel posteriore
2	Traversa tunnel anteriore
3	Silenziatore principale
4	Sensore ossigeno riscaldato posteriore (Vedere RIMOZIONE/INSTALLAZIONE SENSORE OSSIGENO RISCALDATO (HO2S) POSTERIORE ).
5	Sensore ossigeno riscaldato anteriore (Vedere RIMOZIONE/INSTALLAZIONE SENSORE OSSIGENO RISCALDATO (HO2S) ANTERIORE ).
6	Tubo EGR (lato collettore di scarico) (Vedere Dettaglio installazione tubo EGR).
7	Traversa
8	Staffa collettore di scarico
9	Fermaglio
10	WU-TWC (Vedere Dettaglio rimozione collettore di scarico/isolatore collettore di scarico.) (Vedere Dettaglio installazione collettore di scarico).
11	Isolatore collettore di scarico (Vedere Dettaglio rimozione collettore di scarico/isolatore collettore di scarico.)
12	Guarnizione collettore di scarico

Dettaglio rimozione collettore di scarico/isolatore collettore di scarico

Avvertenza

• Una piegatura eccessiva del tubo flessibile di scarico potrebbe causare guasti.

Nota

• Durante la rimozione del collettore di scarico, spostare leggermente l'isolatore del collettore di scarico, allentare i dadi, quindi rimuovere il collettore di scarico e l'isolatore insieme. Fare riferimento alla procedura seguente.

1. Rimuovere le ruote e i pneumatici anteriori.

2. Per agevolare l'accesso, eseguire la procedura seguente.

Modelli per Europa (Guida a sinistra)

1. Rimuovere il coperchio filtro aria e il corpo filtro aria. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE ).

Modelli per Regno Unito

1. Spostare il coperchio del filtro dell'aria in modo che non sia d'intralcio. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE ).

2. Rimuovere il corpo del filtro aria.

3. Rimuovere il tubo EGR (lato collettore d'aspirazione). (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE ).

4. Rimuovere il gruppo valvola EGR. (Vedere RIMOZIONE/INSTALLAZIONE VALVOLA EGR ).

5. Scollegare l'albero dello sterzo dal lato scatola e leveraggio sterzo. (Vedere RIMOZIONE/INSTALLAZIONE SCATOLA E LEVERAGGIO STERZO).

6. Scollegare il tubo flessibile della pressione e il tubo flessibile di ritorno. (Vedere RIMOZIONE/INSTALLAZIONE SCATOLA E LEVERAGGIO STERZO).

7. Rimuovere la gomma supporto motore N. 1. (Vedere RIMOZIONE/INSTALLAZIONE MOTORE .)

8. Allentare i bulloni dell'isolatore del collettore di scarico.

9. Spostare leggermente l'isolatore del collettore di scarico e allentare i dadi del collettore di scarico.

10. Rimuovere i bulloni di installazione della barra stabilizzatrice anteriore e del gruppo traversa anteriore. (Vedere RIMOZIONE/INSTALLAZIONE TRAVERSA ANTERIORE.)

11. Allentare i bulloni di installazione del gruppo traversa anteriore e abbassare il gruppo traversa anteriore di circa 100 mm (3,94 in). (Vedere RIMOZIONE/INSTALLAZIONE TRAVERSA ANTERIORE.)

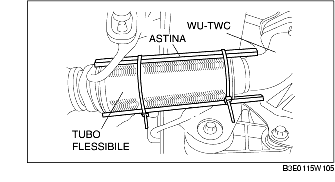

12. Sostenere il tubo flessibile con una fascetta o un'astina di sostegno come mostrato in figura.

13. Rimuovere il collettore di scarico con l'isolatore abbassandolo verso il sottoscocca del veicolo.

Dettaglio installazione collettore di scarico

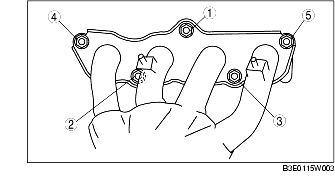

1. Serrare i dadi di installazione del collettore di scarico nell'ordine indicato in figura.

Dettaglio installazione tubo EGR

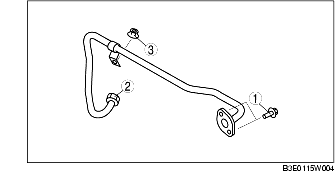

1. Serrare i bulloni e i dadi del tubo EGR nell'ordine indicato in figura.
