Procedura di diagnosi
|
PASSO
|
ISPEZIONE
|
AZIONE
|
|
|---|---|---|---|
|
1
|
CONTROLLARE SE SONO STATI REGISTRATI I DATI CONGELATI
• I DATI CONGELATI sono stati registrati?
|
Sì
|
Andare al passo successivo.
|
|
No
|
Riportare i DATI CONGELATI sull'ordine di riparazione, quindi andare al passo successivo.
|
||
|
2
|
CONTROLLARE L'ESISTENZA DI BOLLETTINI DI RIPARAZIONE CORRELATI AL PROBLEMA IN ESAME
• Verificare se esistono Bollettini Tecnici e/o procedure di riparazione on-line riguardanti il problema in esame.
• Esistono informazioni tecniche riguardanti il problema in esame?
|
Sì
|
Eseguire la riparazione o la diagnosi attenendosi alle informazioni tecniche disponibili.
• Se il problema non viene eliminato, andare al passo successivo.
|
|
No
|
Andare al passo successivo.
|
||
|
3
|
VERIFICARE LO STATO ATTUALE DEL SEGNALE IN INGRESSO
• Posizionare il commutatore di avviamento su ON (motore spento).
• Controllare la tensione in corrispondenza del terminale 1AU (Z6)/1U (LF) del PCM.
• La tensione è superiore a 0,06 V?
|
Sì
|
Andare alla procedura di ricerca dei guasti intermittenti.
(Vedere RICERCA DEI GUASTI INTERMITTENTI ).
(Vedere RICERCA DEI GUASTI INTERMITTENTI .)
|
|
No
|
Andare al passo successivo.
|
||
|
4
|
CONTROLLARE LA CONDIZIONE DEI TERMINALI
• Posizionare il commutatore d'avviamento su LOCK.
• Scollegare il connettore dell'ATX.
• Controllare se il collegamento è difettoso (terminali danneggiati/scollegati, corrosione, ecc.).
• Ci sono terminali piegati?
|
Sì
|
Riparare o sostituire i terminali, quindi andare al passo 9.
• Se i terminali non si possono riparare, sostituire il cablaggio, quindi andare al passo 9.
|
|
No
|
Andare al passo successivo.
|
||
|
5
|

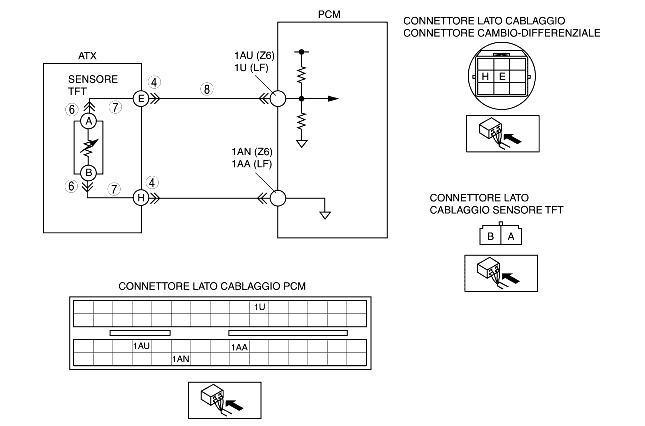

ISPEZIONARE IL CIRCUITO DEL SENSORE TFT
• Posizionare il commutatore di avviamento su ON (motore spento).
• Verificare se, scollegando il connettore dell'ATX, la tensione in corrispondenza del terminale 1AU (Z6)/1U (LF) del PCM varia a 4,67 V o un valore superiore.
• La tensione cambia?
|
Sì
|
Andare al passo successivo.
|
|
No
|
Andare al passo 8.
|
||
|
6
|
CONTROLLARE LA CONDIZIONE DEI TERMINALI DEL SENSORE TFT
• Posizionare il commutatore d'avviamento su LOCK.
• Rimuovere il coperchio inferiore del corpo della valvola di controllo.
• Scollegare il connettore del sensore TFT.
• Controllare se ci sono terminali del sensore TFT piegati.
• Ci sono terminali piegati?
|
Sì
|
Riparare i terminali o sostituire il sensore TFT, quindi andare al passo 9.
|
|
No
|
Andare al passo successivo.
|
||
|
7
|
CONTROLLARE SE IL CIRCUITO DEL SENSORE TFT È IN CORTO VERSO MASSA
• Controllare la continuità tra i terminali (lato cablaggio) del sensore TFT elencati di seguito e la massa carrozzeria.
• C'è continuità?
|
Sì
|
Riparare o sostituire il cablaggio, quindi andare al passo 9.
|
|
No
|
Sostituire il sensore TFT, quindi andare al passo 9.
|
||
|
8
|
CONTROLLARE SE IL CIRCUITO DEL CONNETTORE DELL'ATX È IN CORTOCIRCUITO VERSO MASSA
• Posizionare il commutatore d'avviamento su LOCK.
• Controllare la continuità tra il terminale E (lato cablaggio) dell'ATX e la massa carrozzeria.
• C'è continuità?
|
Sì
|
Riparare o sostituire il cablaggio, quindi andare al passo successivo.
|
|
No
|
Andare al passo successivo.
|
||
|
9
|
VERIFICARE CHE LA RICERCA GUASTI DEL DTC P0712 SIA STATA COMPLETATA
• Ricollegare tutti i connettori scollegati.
• Cancellare il DTC dalla memoria
• Guidare il veicolo nelle condizioni elencate di seguito per 150 secondi o più.
• Il DTC in esame è presente?
|
Sì
|
Sostituire il PCM, quindi andare al passo successivo.
|
|
No
|
Andare al passo successivo.
|
||
|
10
|
(Vedere PROCEDURA POST-RIPARAZIONE .)
• Sono presenti DTC?
|
Sì
|
Andare alla procedura di ricerca guasti riferita al DTC presente.
|
|
No
|
Ricerca guasti completata.
|
||
