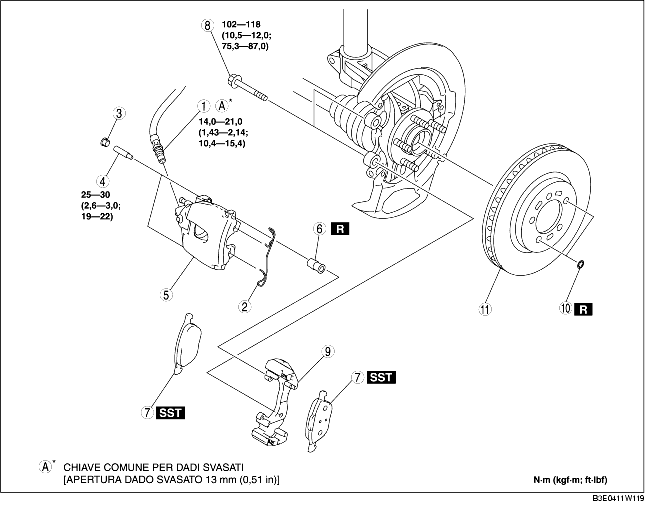

1. Rimuovere nell'ordine indicato in tabella.
2. Installare in ordine inverso rispetto alla rimozione.
3. Ad installazione ultimata, premere il pedale del freno alcune volte e verificare che i freni non facciano attrito.
.
|
1
|
Tubo flessibile freno
|
|
2
|
Fermaglio
|
|
3
|
Tappo
|
|
4
|
Bullone
|
|
5
|
Pinza
|
|
6
|
Cuffia parapolvere
|
|
7
|
Pastiglia
(Vedere Dettaglio installazione pastiglia).
|
|
8
|
Bullone
|
|
9
|
Supporto
|
|
10
|
Rondella
|
|
11
|
Disco
|
1. Pulire la superficie esposta del pistone.

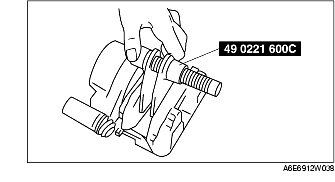

2. Spingere il pistone usando lo SST.
3. Installare la pastiglia (lato esterno) sul supporto.
4. Installare la pastiglia (lato interno) sulla pinza.
1. Installare il tubo flessibile freno sulla pinza.

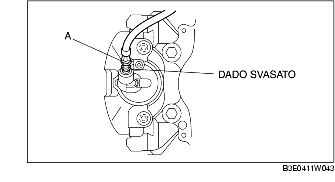

2. Serrare il dado svasato tenendo il tubo flessibile freno in corrispondenza del punto A con una chiave inglese o con uno strumento equivalente.
3. Verificare che il tubo flessibile freno non sia attorcigliato.
