DIAGNOSI DI BORDO (ABS)

Descrizione diagnosi di bordo (OBD)

• La funzione OBD controlla la condizione ed il funzionamento del sistema ABS e ne fornisce gli esiti su richiesta.

• Inoltre, la diagnosi di bordo:

- Esegue una rapida ispezione dell'ABS che viene di norma effettuata all'inizio di ciascuna procedura diagnostica.

- Esegue una verifica finale per accertare che durante le riparazioni non siano insorte altre anomalie.

• La verifica della OBD prevede 3 test:

- Lettura/cancellazione degli esiti della diagnosi, controllo e registrazione dati PID e modalità comandi attivi.

Lettura/cancellazione esiti diagnosi

• Questa funzione consente di leggere o cancellare i DTC memorizzati nella centralina ABS HU/CM.

Controllo e registrazione dati/PID

• Questa funzione consente di accedere a dati, segnali d'ingresso, valori calcolati e informazioni riguardanti la condizione del sistema.

Modalità comandi attivi

• Questa funzione permette di comandare i vari dispositivi con uno strumento equivalente.

Procedura di lettura DTC

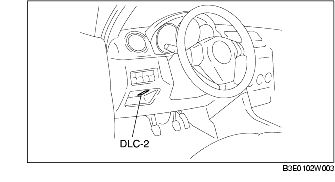

1. Collegare il WDS o uno strumento equivalente al connettore DLC-2 del veicolo.

2. Richiamare il DTC

Procedure di cancellazione DTC

1. Una volta ultimate le riparazioni, eseguire la Procedura di lettura DTC.

2. Cancellare il DTC

3. Assicurarsi che il problema lamentato dal cliente sia stato eliminato.

Procedura di controllo e registrazione dati/PID

1. Collegare il WDS o uno strumento equivalente al connettore DLC-2 del veicolo.

2. Accedere al controllo dei PID con uno strumento equivalente.

Procedura modalità comandi attivi

1. Collegare il WDS o uno strumento equivalente al connettore DLC-2 a 16 pin del veicolo.

2. Posizionare il commutatore di avviamento su ON (motore spento) o avviare il motore.

3. Lanciare la modalità comandi attivi con uno strumento equivalente.

Tabella dei DTC

Tabella di controllo DATI/PID

Tabella modalità comandi attivi
