RIMOZIONE/INSTALLAZIONE SENSORE OSSIGENO RISCALDATO (HO2S)

Attenzione
• Il motore e il sistema di scarico caldi possono causare gravi ustioni. Spegnere il motore e aspettare che si raffreddino prima di rimuovere il sistema di scarico.

1. Rimuovere il coperchio della batteria.

2. Scollegare il cavo negativo della batteria.

3. Rimuovere il coperchio del foro tappo.

4. Scollegare il connettore del sensore HO2S.

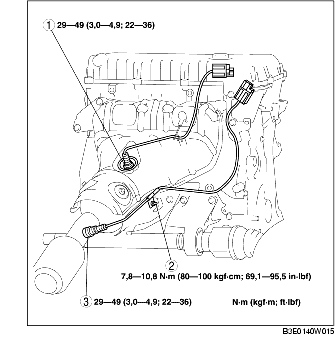

5. Rimuovere nell'ordine indicato in tabella.

.

1
HO2S anteriore
2
Staffa cablaggio
3
HO2S posteriore

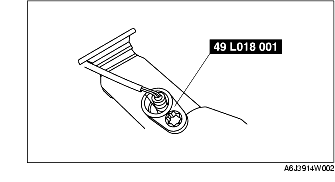

Dettaglio rimozione HO2S

1. Rimuovere il sensore HO2S usando lo SST.

Dettaglio installazione staffa cablaggio

Nota
• Potrebbe non esserci perno. Se non c'è perno, bloccare la rotazione della staffa del cablaggio e serrare il dado.
