RIMOZIONE/INSTALLAZIONE SENSORE POSIZIONE ALBERO MOTORE (CKP)

Avvertenza

• Quando si sostituisce il sensore CKP, assicurarsi che non sia contaminato da impurità come ad esempio trucioli di metallo. Se si installa un sensore contaminato, questo emetterà un segnale anomalo a causa delle fluttuazioni del campo magnetico con conseguente deterioramento del controllo del motore.

1. Rimuovere il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

2. Scollegare il cavo negativo della batteria.

3. Per agevolare l'accesso, eseguire la procedura seguente.

(1) Rimuovere il coperchio inferiore.

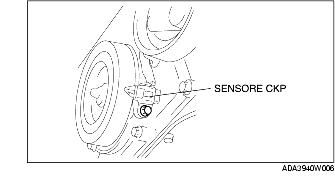

4. Rimuovere il sensore CKP.

5. Installare in ordine inverso rispetto alla rimozione.

Coppia di serraggio sensore CKP

7,8-10,8 N·m (80-110 kgf·cm; 70-94 in·lbf)
