ISPEZIONE SENSORE POSIZIONE ALBERO A CAMME (CMP)

Nota

• Prima di procedere con l'ispezione descritta sotto, seguire la procedura indicata nel diagramma di flusso della ricerca guasti. (Vedere Procedura di ricerca guasti.)

Ispezione visiva

1. Rimuovere il sensore CMP. (Vedere RIMOZIONE/INSTALLAZIONE SENSORE POSIZIONE ALBERO A CAMME (CMP) ).

2. Verificare che non ci sia bava metallica sul sensore.

3. Installare il sensore CMP. (Vedere RIMOZIONE/INSTALLAZIONE SENSORE POSIZIONE ALBERO A CAMME (CMP) ).

Controllo della tensione

1. Far girare il motore al regime minimo.

Avvertenza

• La presenza d'acqua nel connettore danneggia il sensore. Per evitare la presenza d'acqua, assicurarsi di non danneggiare i cablaggi o il connettore a tenuta stagna.

2. Misurare la tensione in uscita usando un oscilloscopio.

• Se non è conforme a quanto specificato, sostituire il sensore CMP. (Vedere RIMOZIONE/INSTALLAZIONE SENSORE POSIZIONE ALBERO A CAMME (CMP) ).

Tensione sensore CMP

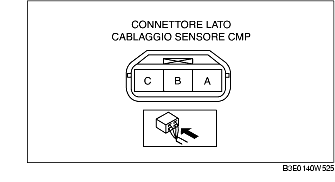

Terminale	Tensione (V)	Condizione
A	B+	In qualunque condizione
B	4,8 o superiore	Tensione in uscita alta*
	0,8 o inferiore	Tensione in uscita bassa*
C	0	In qualunque condizione

^* :

La tensione alta varia in base alla rotazione dell'albero a camme.

Ispezione per circuiti aperti/cortocircuiti

1. Rimuovere il coperchio del connettore del PCM.

2. Scollegare il connettore del PCM. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE ).

3. Controllare se i seguenti cablaggi hanno i circuiti aperti o in cortocircuito (prova di continuità).

Circuito aperto

• Se manca continuità, il circuito è aperto. Riparare o sostituire il cablaggio.

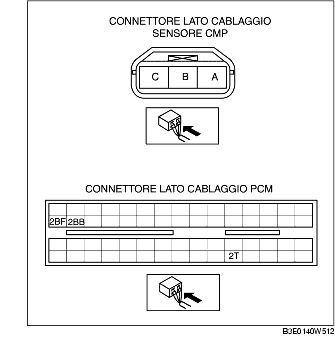

- Terminale A del sensore CMP e terminale 2T del PCM

- Terminale B del sensore CMP e terminale 2BB del PCM

- Terminale C del sensore CMP e terminale 2BF del PCM

Cortocircuito

• Se c'è continuità, il circuito è in cortocircuito. Riparare o sostituire il cablaggio.

- Terminale A del sensore CMP e massa carrozzeria

- Terminale B del sensore CMP e alimentazione

- Terminale B del sensore CMP e massa carrozzeria

- Terminale C del sensore CMP e alimentazione
