RIMOZIONE/INSTALLAZIONE SENSORE POSIZIONE ALBERO A CAMME (CMP)

Avvertenza

• Quando si sostituisce il sensore CKP, assicurarsi che non sia contaminato da impurità come ad esempio trucioli di metallo. Se si installa un sensore contaminato, questo emetterà un segnale anomalo a causa delle fluttuazioni del campo magnetico con conseguente deterioramento del controllo del motore.

1. Rimuovere il coperchio della batteria. (Vedere RIMOZIONE/INSTALLAZIONE BATTERIA ).

2. Scollegare il cavo negativo della batteria.

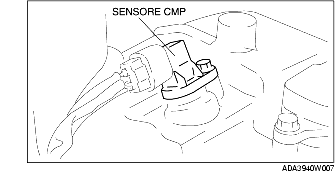

3. Rimuovere il sensore CMP.

4. Verificare che l'O-ring non sia danneggiato.

• In caso di anomalie, sostituire il sensore CMP.

5. Applicare una piccola quantità di olio pulito sull'O-ring e sul coperchio testata.

6. Installare in ordine inverso rispetto alla rimozione.

Coppia di serraggio sensore CMP

7,8-10,8 N·m (80-110 kgf·cm; 70-94 in·lbf)
