ISPEZIONE VALVOLA CONTROLLO ARIA MINIMO (IAC)

Nota

• Eseguire questa ispezione solo quando specificato.

Controllo funzionale

1. Eseguire "Ispezione dell'aria al regime minimo". (Vedere Ispezione del sistema di controllo dell'aria al regime minimo.)

• Se l'esito non è conforme a quanto specificato, eseguire un'ulteriore ispezione sulla valvola IAC.

Controllo della resistenza

1. Scollegare il cavo negativo della batteria.

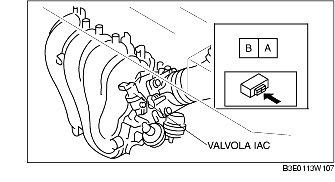

2. Scollegare il connettore della valvola IAC.

3. Misurare la resistenza tra i terminali della valvola IAC con un ohmetro.

• Se non è conforme a quanto specificato, sostituire la valvola IAC. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE ).

• Se è conforme a quanto specificato ma il controllo funzionale fallisce, eseguire la "Ispezione per circuiti aperti/cortocircuiti".

Specifiche

Temperatura ambiente °C (°F)	Resistenza (ohm)
23 (73)	8,8-10,6

Ispezione per circuiti aperti/cortocircuiti

1. Scollegare il connettore del PCM.

2. Controllare per circuito aperto o cortocircuito (prova di continuità) i cablaggi elencati di seguito.

Circuito aperto

• Se manca continuità, il circuito è aperto. Riparare o sostituire il cablaggio.

- Terminale A della valvola IAC e terminale 2E del PCM

- Terminale B della valvola IAC e terminale 2F del PCM

Cortocircuito

• Se c'è continuità, il circuito è in corto. Riparare o sostituire il cablaggio.

- Terminale A valvola IAC e alimentazione

- Terminale A valvola IAC e massa

- Terminale B valvola IAC e alimentazione

- Terminale B valvola IAC e massa
