MESSA A PUNTO DEL MOTORE
Operazioni preliminari alla messa a punto del motore
1. Disinserire tutti i carichi elettrici.
2. Scaldare il motore procedendo come segue.
-
(1) Avviare il motore.
-
(2) Mantenere il regime motore a 2.500-3.000 giri/min fino a quando i ventilatori del radiatore non entrano in funzione.
-
(3) Rilasciare il pedale dell'acceleratore.
-
(4) Attendere fino a quando i ventilatori del radiatore non si fermano.

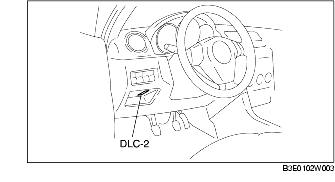

3. Collegare lo SST (WDS o strumento equivalente) al connettore DLC-2.
Controllo fasatura accensione
-
Nota
-
• La fasatura dell'accensione non è regolabile.
-
• La verifica della fasatura dell'accensione richiede l'impiego del WDS o di uno strumento equivalente.
1. Usando il WDS o uno strumento equivalente, verificare che la fasatura dell'accensione (WDS: PID SPARKADV) sia conforme a quanto specificato.
-
Fasatura d'accensione
-
Circa 8° PPMS
2. Verificare che la fasatura dell'accensione venga anticipata di man in mano che il regime del motore aumenta.
Controllo del regime minimo
-
Nota
-
• Il regime del minimo non è regolabile.
-
• La verifica del regime del minimo richiede l'impiego del WDS o di uno strumento equivalente.
1. Usando il WDS o uno strumento equivalente, verificare che il regime minimo (WDS: PID RPM) sia conforme a quanto specificato.
-
Regime minimo
Condizione
|
Regime motore (giri/min)*1
|
MTX
|
ATX
|
Posizione folle
|
Posizione N
|
Posizione D
|
In assenza di carico
|
600-700
|
650-750
|
600-700
|
Carichi elettrici*2 ON
(38-48A)
|
650-750
|
650-750
|
600-700
|
Carichi elettrici*2 ON
(Superiori a 48A)
|
700-800
|
700-800
|
670-770
|
A/C ON e pressostato del refrigerante (di media pressione) OFF
|
700-800
|
650-750
|
650-750
|
A/C ON e pressostato del refrigerante (di media pressione) ON
|
700-800
|
750-850
|
750-850
|
-
*1 :
Escluso il temporaneo abbassamento del regime minimo immediatamente successivo all'inserimento dei carichi elettrici.
-
*2 :
Valore corrente generata dall'alternatore.
Controllo della miscela al regime minimo
1. Verificare che regime minimo e fasatura dell'accensione siano conformi a quanto specificato. (Vedere Controllo del regime minimo.) (Vedere Controllo fasatura accensione).
2. Inserire un analizzatore dei gas di scarico nel tubo di scarico.
3. Verificare che le concentrazioni di CO e HC siano nei limiti di legge.
