controlli da effettuare con multimetro non digitale
(con strumento a lancetta)

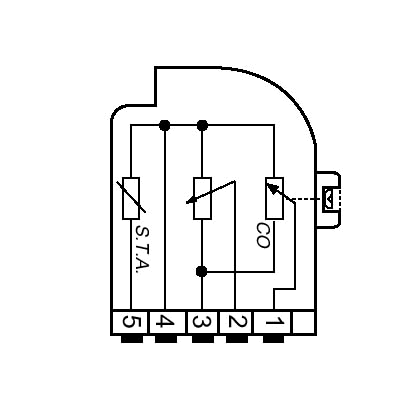

| CHIAVE | TER.COMP. | CONTROLLI | VALORI |
| STOP | 3 - 4 | resistenza fissa debimetro | 400 - 600ohm |
| STOP | 2 - 4 | resistenza variabile debimetro | 10 - 2800ohm |
| STOP | 4 - 1 | resistenza del potenziometro CO | 0 - 500ohm |
| STOP | 5 - 4 | resistenza del sensore di temperatura aria del debimetro (15 - 30°) |
3300 - 1400ohm |
| MAR | 3(+) - 4(-) | alimentazione del debimetro | 4,8 - 5volt |
| MAR | 2 - 4 | segnale uscita debimetro | paletta a riposo +/-300mv paletta tutta aperta +/-4,8volt |
| MOTO | 4(massa) - 5 | sensore temperatura aria | 5volt in diminuzione con l'aumento della temperatura |
