ISPEZIONE SENSORE ANGOLO DI STERZATA

1. Rimuovere il coperchio del piantone.

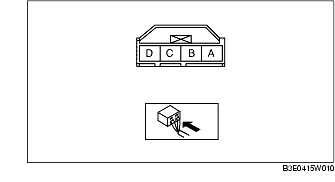

2. Posizionare il commutatore d'avviamento su ON, quindi misurare la tensione tra il terminale A del sensore angolo di sterzata e la massa.

• In caso di anomalie, ispezionare il cablaggio tra il terminale A del sensore angolo di sterzata e il terminale AB del DSC HU/CM. Riparare o sostituire secondo necessità.

Tensione standard

B+

3. Misurare la tensione tra il terminale D del sensore angolo di sterzata e la massa.

• In caso di anomalie, ispezionare il cablaggio tra il terminale D del sensore angolo di sterzata e il terminale AH del DSC HU/CM. Riparare o sostituire secondo necessità.

Tensione standard

0 V

4. Posizionare il commutatore d'avviamento su OFF.

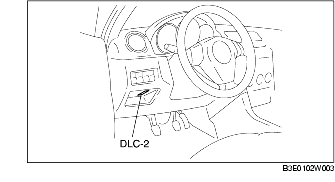

5. Collegare con uno strumento di diagnosi.

6. Selezionare il PID SWA POS.

7. Verificare che il valore di SWA POS cambi quando il volante è ruotato verso destra o verso sinistra.

• In caso di anomalie, sostituire il sensore angolo di sterzata. (Vedere RIMOZIONE/INSTALLAZIONE MOLLA A SPIRALE A LAMINA).

Standard

Quando il volante è ruotato verso sinistra:

SWA POS cambia in senso positivo.

Quando il volante è ruotato verso destra:

SWA POS cambia in senso negativo.
