ISPEZIONE SENSORE COMPOSTO

1. Posizionare il commutatore d'avviamento su OFF.

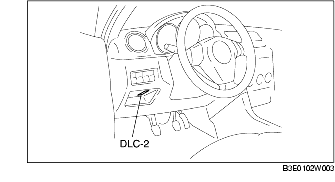

2. Collegare con uno strumento di diagnosi.

3. Selezionare i PID elencati di seguito, quindi controllare i valori dell'accelerazione laterale e dell'imbardata.

- LAT_ACCL (accelerazione laterale)

- YAW_RATE (imbardata)

(1) Ispezione accelerazione laterale

1) Verificare che il valore di LAT_ACCL cambi quando il sensore composto è ruotato verso sinistra e verso destra.

• Se c'è qualche malfunzionamento, sostituire il sensore composto. (Vedere RIMOZIONE/INSTALLAZIONE SENSORE COMPOSTO).

Standard

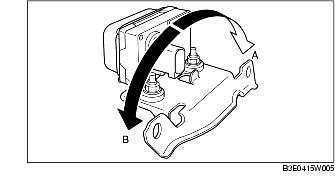

Quando il sensore è inclinato verso destra (A):

LAT_ACCL cambia in senso positivo.

Quando il sensore è inclinato verso sinistra (B):

LAT_ACCL cambia in senso negativo.

(2) Controllo imbardata

1) Verificare che il valore di YAW_RATE cambi quando il sensore composto è ruotato verso destra o verso sinistra.

• In caso di anomalie, sostituire il sensore composto. (Vedere RIMOZIONE/INSTALLAZIONE SENSORE COMPOSTO).

Standard

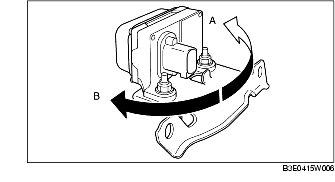

Quando il sensore è ruotato verso destra (A):

YAW_RATE cambia in senso positivo.

Quando il sensore è ruotato verso sinistra (B):

YAW_RATE cambia in senso negativo.
