RIMOZIONE/INSTALLAZIONE SENSORE POSIZIONE ALBERO MOTORE (CKP)

Rimozione

1. Rimuovere il coperchio della batteria.

2. Scollegare il cavo negativo della batteria.

3. Rimuovere il coperchio del foro tappo.

4. Per agevolare l'accesso, eseguire la procedura seguente.

(1) Rimuovere la ruota anteriore (destra).

(2) Rimuovere il paraspruzzi.

5. Scollegare il connettore del sensore CKP.

6. Rimuovere i bulloni di installazione e rimuovere il sensore CKP.

Installazione

Avvertenza

• Quando si sostituisce il sensore CKP, assicurarsi che non sia contaminato da impurità come ad esempio trucioli di metallo. Se si installa un sensore contaminato, questo emetterà un segnale anomalo a causa delle fluttuazioni del campo magnetico con conseguente deterioramento del controllo del motore.

• Installare il sensore CKP seguendo il metodo seguente e non cambiare la posizione di installazione. Ciò potrebbe causare un deterioramento del controllo motore per quanto concerne la fasatura d'accensione e l'iniezione carburante.

1. Eseguire la seguente procedure in modo tale che il cilindro N. 1 si trovi al PMS.

(1) Rimuovere il tappo cieco inferiore del blocco cilindri e installare lo SST.

(2) Ruotare la puleggia albero motore in senso antiorario fino a che il contrappeso dell'albero motore non tocca lo SST in modo tale che il cilindro N. 1 si trova al PMS.

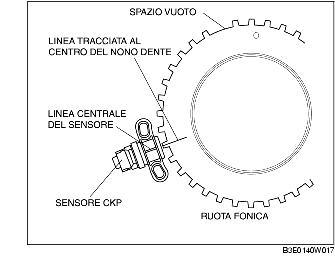

2. Indicare la linea centrale sui denti della ruota fonica della puleggia albero motore (nono dente contando dallo spazio vuot in senso antiorario) utilizzando una riga.

Avvertenza

• L'indicazione non accurata della linea centrale causa un'installazione scorretta, che può causare un deterioramento nel controllo motore per quanto concerne la fasatura d'accensione e l'iniezione carburante. Indicare la linea centrale accuratamente.

3. Installare il sensore CKP nel punto in cui la linea centrale indicata al passo 2 e la linea centrale del sensore CKP sono allineate.

4. Serrare il bullone di installazione del sensore CKP.

Coppia di serraggio

5,5-7,5 N·m (56-76 kgf·cm; 49-66 in·lbf)

5. Rimuovere lo SST e installare il tappo cieco.

Coppia di serraggio

18-22 N·m (1,9-2,2 kgf·m; 14-16 ft·lbf)
