ISPEZIONE SENSORE POSIZIONE ALBERO A CAMME (CMP)

Nota

• Prima di procedere con l'ispezione descritta sotto, seguire la procedura indicata nel diagramma di flusso della ricerca guasti. (Vedere Procedura di ricerca guasti.)

Controllo della resistenza

1. Scollegare il connettore del sensore CMP.

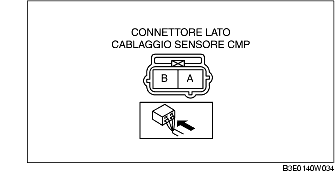

2. Misurare la resistenza tra i terminali A e B del connettore del sensore CMP.

• Se non è conforme a quanto specificato, sostituire il sensore CMP.

• Se la condizione/specifica (riferimento) del parametro controllato non è conforme a quanto specificato nonostante il valore di resistenza sia nella norma, eseguire "Ispezione per circuiti aperti/cortocircuiti" e riparare o sostituire la parte difettosa.

Resistenza

400-550 ohm

Ispezione per circuiti aperti/cortocircuiti

1. Scollegare il connettore del PCM.

2. Controllare per circuito aperto o cortocircuito i seguenti cablaggi. (Prova di continuità)

Circuito aperto

• Se manca continuità, il circuito è aperto. Riparare o sostituire il cablaggio.

- Terminale A del sensore CMP e terminale 2V del PCM

- Terminale B del sensore CMP e terminale 2U del PCM

Cortocircuito

• Se c'è continuità, il circuito è in corto. Riparare o sostituire il cablaggio.

- Terminale A del sensore CMP e alimentazione

- Terminale A del sensore CMP e massa carrozzeria

- Terminale B del sensore CMP e alimentazione

- Terminale B del sensore CMP e massa carrozzeria
