ISPEZIONE INTERRUTTORE FOLLE

Nota

• Prima di procedere con l'ispezione descritta sotto, seguire la procedura indicata nel diagramma di flusso della ricerca guasti.

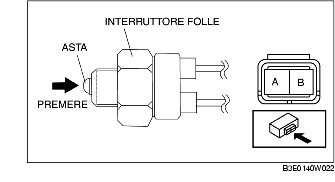

Prova di continuità

1. Rimuovere l'interruttore folle. (Vedere RIMOZIONE/INSTALLAZIONE INTERRUTTORE FOLLE [G35M-R].)

2. Verificare che la continuità tra i terminali A e B dell'interruttore folle sia come indicato in tabella.

• Se ciò avviene, eseguire "Ispezione per circuiti aperti/cortocircuiti".

• Se ciò non avviene, sostituire l'interruttore folle.

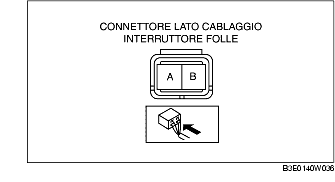

Ispezione per circuiti aperti/cortocircuiti

1. Scollegare il connettore del PCM.

2. Controllare per circuito aperto o cortocircuito i seguenti cablaggi. (Prova di continuità)

Circuito aperto

• Terminale A dell'interruttore folle e terminale 1S del PCM

• Terminale B dell'interruttore folle e massa carrozzeria

Cortocircuito

• Terminale B dell'interruttore folle e massa carrozzeria
