ISPEZIONE BOBINA DI ACCENSIONE

Ispezione bobina d'accensione

Nota

• È improbabile che tutte e quattro le bobine d'accensione funzionino correttamente. Per evitare di sostituire un componente in buone condizioni, eseguire la seguente procedura, identificare la bobina d'accensione difettosa e sostituirla.

1. Eseguire il controllo della scintilla e identificare il cilindro malfunzionante.

2. Sostituire la bobina d'accensione del cilindro malfunzionante ed esguire nuovamente il controllo della scintilla.

• Se la scintilla è difettosa, sostituire la bobina d'accensione.

Controllo della resistenza

Avvolgimento primario

1. Scollegare il connettore della bobina d'accensione.

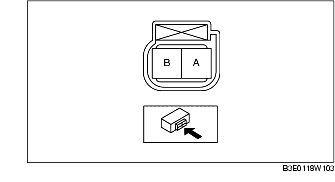

2. Usando un ohmetro, misurare la resistenza tra i terminali elencati di seguito:

• A e B

- Se non è conforme a quanto specificato, sostituire la bobina d'accensione.

Resistenza (Riferimento)

0,45-1,15 ohm [25°C (77°F)]

Avvolgimento secondario

1. Scollegare il connettore della bobina d'accensione.

2. Rimuovere la bobina d'accensione. (Vedere RIMOZIONE/INSTALLAZIONE BOBINA D'ACCENSIONE .)

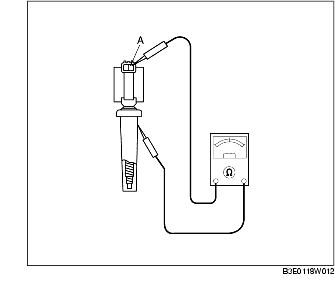

3. Usando un ohmetro, misurare la resistenza tra i punti elencati di seguito:

• Terminale A e supporto cuffia bobina

- Se non è conforme a quanto specificato, sostituire la bobina d'accensione.

Resistenza (Riferimento)

5,0-6,0 kohm [25°C (77 °F)]

Resistenza di isolamento della scatola

1. Scollegare il connettore della bobina d'accensione.

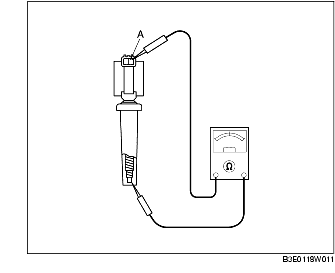

2. Misurare la resistenza d'isolamento tra il terminale A e la scatola della bobina d'accensione con un ohmetro.

• Se è inferiore a quanto specificato, sostituire la bobina d'accensione.

Resistenza (Riferimento)

10 Mohm [25 °C (77 °F)]
