ISPEZIONE VALVOLA CONTROLLO ARIA MINIMO (IAC)

Controllo della resistenza

1. Scollegare il cavo negativo della batteria.

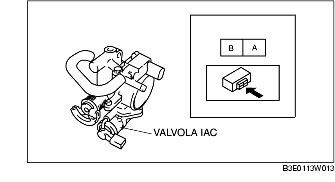

2. Scollegare il connettore della valvola IAC.

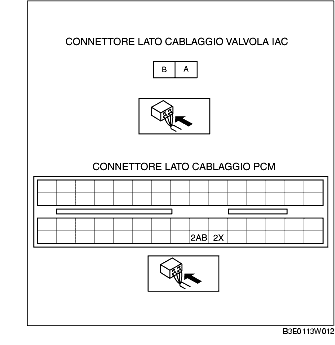

3. Misurare la resistenza tra i terminali A e B della valvola IAC.

• Se non è conforme a quanto specificato, eseguire "Ispezione per circuiti aperti/cortocircuiti".

• Se non è conforme a quanto specificato, sostituire la valvola IAC.

Resistenza

8,8-10,6 ohm [24°C (75 °F)]

Ispezione per circuiti aperti/cortocircuiti

1. Controllare per circuito aperto o cortocircuito i cablaggi elencati di seguito. (Prova di continuità)

Circuito aperto

• Se manca continuità, il circuito è aperto. Riparare o sostituire il cablaggio.

- Terminale A della valvola IAC e terminale 2X del PCM

- Terminale B della valvola IAC e terminale 2AB del PCM

Cortocircuito

• Se c'è continuità, il circuito è in cortocircuito. Riparare o sostituire il cablaggio.

- Terminale A valvola IAC e massa carrozzeria

- Terminale B valvola IAC e alimentazione
