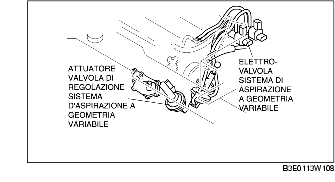

ISPEZIONE ATTUATORE VALVOLA REGOLAZIONE ASPIRAZIONE A GEOMETRIA VARIABILE

1. Rimuovere il tubo flessibile dell'aria. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE ).

2. Scollegare il tubo flessibile della depressione dall'attuatore valvola regolazione aspirazione a geometria variabile.

3. Collegare una pompa del vuoto all'attuatore valvola regolazione aspirazione a geometria variabile.

4. Applicare depressione e verificare che l'asta si muova.

• Se l'asta non si muove, sostituire il collettore d'aspirazione.


Depressione kPa (mmHg; inHg)	Movimento dell'asta
Inferiore a -2,7 ({-21; -}0,9)	Non attivo
Superiore a -33,4 ({-251; -}9,89)	Massima estensione
