ISPEZIONE ATTUATORE VALVOLA REGOLAZIONE ASPIRAZIONE A GEOMETRIA VARIABILE [Z6]
Controllo funzionale
1. Scollegare il cavo negativo della batteria.
2. Rimuovere l'attuatore valvola regolazione aspirazione a geometria variabile.

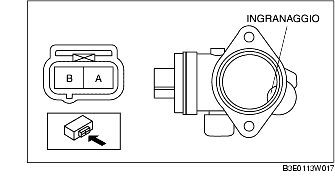

3. Collegare il terminale positivo della batteria al terminale A o B e verificare che l'ingranaggio si muova.
-
• Se non ci sono anomalie, eseguire "Ispezione per circuiti aperti/cortocircuiti".
-
• In caso di anomalia, sostituire l'attuatore valvola regolazione aspirazione a geometria variabile.
|
Terminale
|
Senso di rotazione ingranaggio
|
|
A
|
B
|
|
B+
|
GND
|
Antiorario
|
|
GND
|
B+
|
Orario
|
Ispezione per circuiti aperti/cortocircuiti

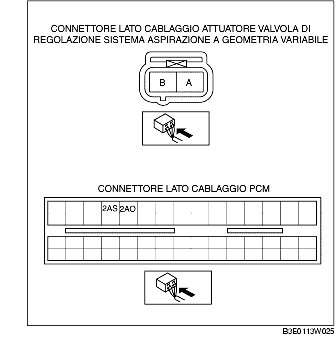

1. Controllare per circuito aperto o cortocircuito i cablaggi elencati di seguito. (Prova di continuità)
Circuito aperto
-
• Se manca continuità, il circuito è aperto. Riparare o sostituire il cablaggio.
-
- Terminale A attuatore valvola regolazione aspirazione a geometria variabile e terminale 2AO del PCM
-
- Terminale B attuatore valvola regolazione aspirazione a geometria variabile e terminale 2AS del PCM
Cortocircuito
-
• Se c'è continuità, il circuito è in cortocircuito. Riparare o sostituire il cablaggio.
-
- Terminale A attuatore valvola regolazione aspirazione a geometria variabile e alimentazione
-
- Terminale A attuatotore valvola regolazione aspirazione a geometria variabile e massa
-
- Terminale B attuatore valvola regolazione aspirazione a geometria variabile e alimentazione
-
- Terminale B attuatore valvola regolazione aspirazione a geometria variabile e massa
