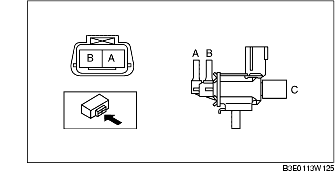

ISPEZIONE ELETTROVALVOLA D'ASPIRAZIONE A GEOMETRIA VARIABILE

1. Rimuovere l'elettrovalvola d'aspirazione a geometria variabile. (Vedere RIMOZIONE/INSTALLAZIONE SISTEMA D'ASPIRAZIONE ).

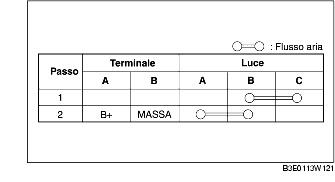

2. Controllare il passaggio dell'aria tra le luci nelle condizioni riportate sotto.

• Se non è conforme a quanto specificato, sostituire l'elettrovalvola d'aspirazione a geometria variabile.

• Se è conforme a quanto specificato, eseguire "Ispezione per circuiti aperti/cortocircuiti".

Ispezione per circuiti aperti/cortocircuiti

1. Scollegare il connettore del PCM.

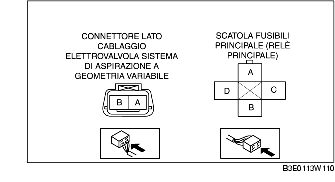

2. Controllare per circuito aperto o cortocircuito (prova di continuità) i seguenti cablaggi.

• Se manca continuità, il circuito è aperto. Riparare o sostituire il cablaggio.

- Terminale A dell'elettrovalvola d'aspirazione a geometria variabile e terminale 2AJ del PCM

- Terminale B dell'elettrovalvola d'aspirazione a geometria variabile e terminale relè principale

• Se c'è continuità, il circuito è in corto. Riparare o sostituire il cablaggio.

- Terminale B dell'elettrovalvola d'aspirazione a geometria variabile e massa

- Terminale A dell'elettrovalvola d'aspirazione a geometria variabile e alimentazione
