ISPEZIONE POMPA DELL'OLIO

Attenzione

• Esperimenti su cavie hanno dimostrato che la continua esposizione all'olio esausto provoca il cancro alla pelle. A fine lavoro lavarsi immediatamente con acqua e sapone.

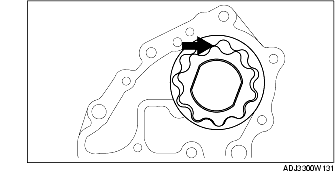

1. Misurare il gioco tra girante interna e girante esterna usando uno spessimetro.

• Se supera il limite massimo, sostituire la girante interna o la girante esterna o entrambe.

Gioco di punta standard

0,02—0,18 mm (0,0008—0,0070 in)

Gioco di punta massimo

0,20 mm (0,0079 in)

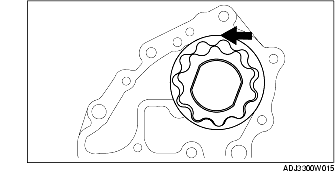

2. Misurare il gioco tra girante esterna e corpo usando uno spessimetro.

• Se supera il limite massimo, sostituire la girante esterna o il corpo della pompa dell'olio o entrambi.

Gioco del corpo standard

0,09—0,175 mm (0,0036—0,0068 in)

Gioco del corpo massimo

0,20 mm (0,0079 in)

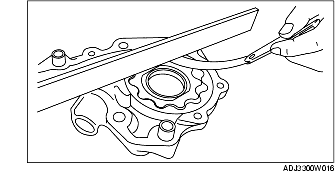

3. Misurare il gioco laterale usando uno spessimetro.

• Se supera il limite massimo, sostituire la girante interna o il corpo della pompa dell'olio o entrambi.

Gioco laterale standard

0,03—0,07 mm (0,0012—0,0027 in)

Gioco laterale massimo

0,09 mm (0,0035 in)

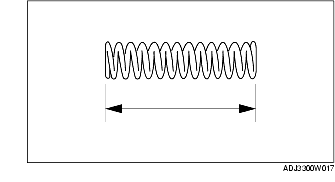

4. Misurare la lunghezza libera della molla del pistoncino usando il calibro a corsoio.

• Se è inferiore a quanto specificato, sostituire la molla pistoncino.

Lunghezza libera

45,94 mm (1,8087 in)
