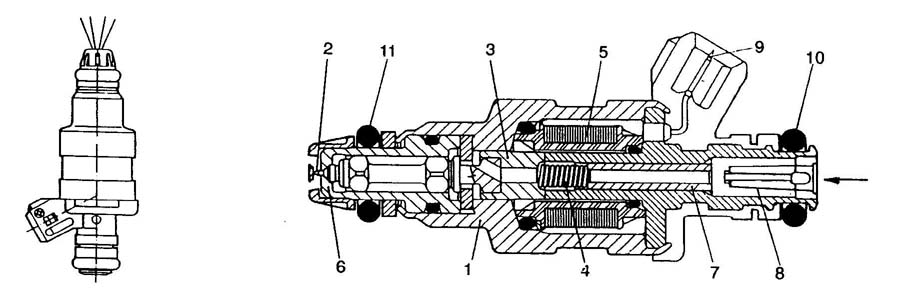

ELETTROINIETTORE A 2 GETTI ( top-feed )
1)-corpo, 2)-spillo di chiusura,
3)-nucleo, 4)-molla, 5)-avvolgimento
6)-ugello, 7)-spingi molla, 8)-filtro,
9)-connettore elettrico,
10/11)-anelli di tenuta

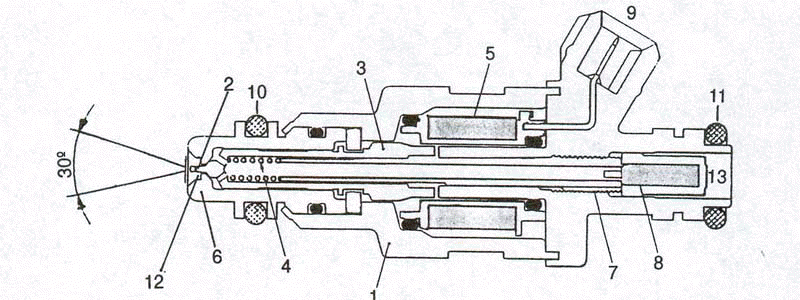

ELETTROINIETTORE AD 1 GETTO
1)-corpo, 2)-spillo di chiusura dell'ugello,
3)-nucleo ferromagnetico
solidale allo spillo, 4)-molla elicoidale di trattenimento dello spillo
5)-bobina, 6)-estremità dell'iniettore,
7)-vite di regolazione del carico
della molla di contrasto all'apertura dell'ugello, 8)-filtro carburante
9)-presa collegamento elettrico con la centralina, 10)-anello di tenuta
depressione in gomma, 11)-anello in gomma di tenuta carburante,
12)-ugello, 13)-entrata carburante.
DESCRIZIONE
Gli elettroiniettori comandati elettronicamente, sono aperte
da un
soleno
ide integrale che reagisce ai segnali provenienti dalla
centralina, iniettano
una quantità esattamente dosata di carburante nei singoli tubi
d'
aspirazio
ne dei cilindri,a monte della valvola d'aspirazione.
A ogni cilindro del motore corrisponde un elettroiniettore.
Esso é alloggia
to nel canale d'aspirazione, a monte della valvola
d' aspirazione. Gli
iniet
tori sono azionati elettromagneticamente e vengono aperti o chiusi tramite
impulsi elettrici provenienti dalla
centralin
elettronica. Gl elettroinietto
ri sono inseriti in parallelo quando
iniettano contemporaneamente una
volta ad ogni rotazione
dell' albero motore, cioé due volte per
ogni ciclo
di lavoro, invece sono inseriti in
modo sequenziale quando
l'iniezione del
carburante è fasata con l'apertura delle valvole di aspirazione.
L'elettroiniettore é composto da un corpo e da un ugello ad ago con sovrap
posto un indotto magnetico. Nel corpo
dell' iniettore sono
alloggiati un av
volgimento magnetico e la guida per l'ago
dell' ugello.
Quando l' avvolgi
mento magnetico é senza
corrente, la molla elicoidale
preme l'ago dell'
ugello sulla sua sede di tenuta in corrispondenza allo
scarico dell' iniettore.
Non appena l'avvolgimento
magnetico viene eccitato, l'ago
dell'ugello si
stacca dalla sua sede per circa 0,1mm, per cui
il carburante puö fuoriusci
re attraverso una fessura anulare di precisione.
Sul terminale anteriore
dell'ago si trova un perno spruzzatore affilato che
serve
per atomizzare
finemente il carburante. I tempi di eccitazione e caduta dell'
elettroinietto
re sono compresi in un campo che va da 1 a 1,5ms.
L'elettroiniettore viene montato tramite un supporto speciale in pezzi
sago
mati di gomma. I pezzi di gomma servono per ottenere un isolamento termi
co e impedire la formazione di vapori di benzina
nell' elettroiniettore, otte
nendo cosi un migior comportamento dell'avviamento a caldo del motore.
Inoltre i pezzi sagomati di gomma proteggono l' elettroiniettore contro
le
forti sollecitazioni.
FUNZIONAMENTO
L’elettroiniettore riceve
un impulso elettrico dalla centralina, il
tempo di tale impulso determina l’arricchimento della miscela.
Alcune motorizzazioni prevedono un sistema di
raffreddamento
degli elettroiniettori al fine di evitare la formazione di bolle d’aria
nella benzina.
A
NOTE
Alimentazione: 6-16
volt
Resistenza elettrica: 16-18
ohm
VECCHI MODELLI :
3-5 ohm + resistenza esterna in serie =
16-18 ohm
A
Tempo minimo di alimentazione: 2 ms a 14 Volt
Temperatura di lavoro:
-40 + 120 °C
Pressione benzina: 2,5
bar
