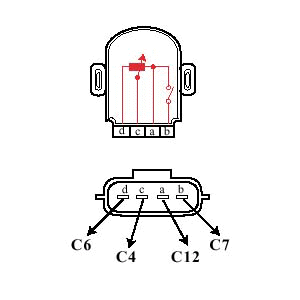

POTENZIOMETRO A FARFALLA CON INTERRUTTORE                                                 a















CHIAVE TER.COMP. CONTROLLI VALORI
MAR C12 - C6 tensione di alimentazione 4,5 - 5volt
MAR C12 - C4 segnale uscita 0,5 - 4,7volt
MAR C6 - C7 interruttore del minimo riposo  4,5 - 5volt
poco premuto 0 volt
