N.B. sostituendo il cuscinetto  con sensore attivo, verificare che la parte attiva
 (in plastica) sia rivolta verso il sensore

CHIAVE	TER.COMP.	CONTROLLI	VALORI
STOP	6(+)   7(-) 8(+)   9(-) 3(-)   1(+) 5(-)   4(+)	(con multimetro) resistenza sensori passivi anteriore sinistro posteriore sinistro anteriore destro posteriore destro	1000 - 1600 Ohm
STOP	6(+)   7(-) 8(+)   9(-) 3(-)   1(+) 5(-)   4(+)	(con oscilloscopio) segnali sensori passivi 150 - 200 mVolt (far girare le ruote)
MAR	7(-)   6(+)       5       4       9       8 2       1	(con multimetro) segnali sensori attivi  anteriore sinistro anteriore destro  posteriore sinistro posteriore destro	11.8Volt con ruote ferme 11,4/11,6 Volt girando le ruote
MAR	7(-)   6(+)       5       4       9       8      2       1	(con oscilloscopio) segnali sensori attivi 0,7 - 1.1 Volt (far girare le ruote)  anteriore sinistro anteriore destro posteriore sinistro posteriore destro

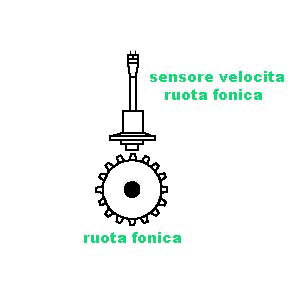

     SENSORI VELOCITA' ABS                                                 a
