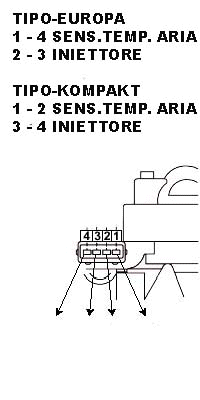

GRUPPO MONO INIETTORE CON SENS.TEMP.ARIA                                                 a



















CHIAVE TER.COMP. CONTROLLI VALORI
MAR massa - 3
(massa - 4)eur.		 tensione 10 - 15volt
MOTO 3 - 4

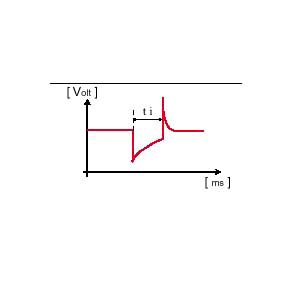

(2 - 3)europa		 segnale comando iniettore
1,5 - 2 ms
MOTO 1 - 2
(1 - 4)europa		 segnale sensore temperatura

(5volt in diminuzione con
l'aumento della temperatura)

        Resistenza iniettore = 10 - 15 ohm
        Resistenza limitatore = 2,85 - 3.15 ohm ( 23°C )
