| CHIAVE |
TER.COMP. |
CONTROLLI |
VALORI |
| STOP |
3 - 4 |
contatto interruttore minimo,
con farfalla chiusa |
max 1 ohm
(con farfalla aperta deve segnare circuito aperto) |
| STOP |
1 - 2 |
resistenza avv. motorino |
10 - 25 ohm |
| STOP |
massa - 4 |
circuito massa
(sulla spina scollegata) |
max 1ohm |
| MOTO |
1 - 2 |

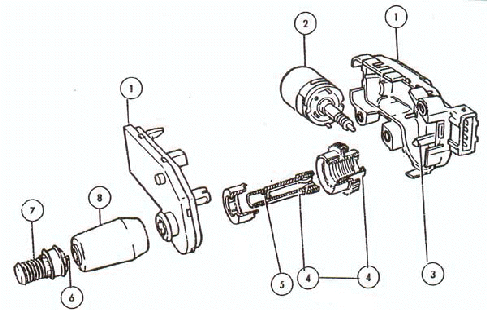

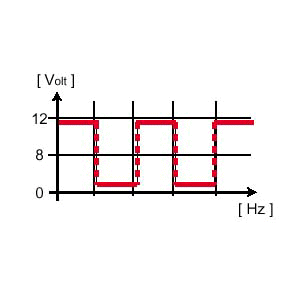

segnale
comando
attuatore minimo |
 |
| MOTO |
massa - 3 |
segnale
contatto interruttore minimo |
farfalla chiusa
0volt
farfalla aperta 10 - 15volt |
