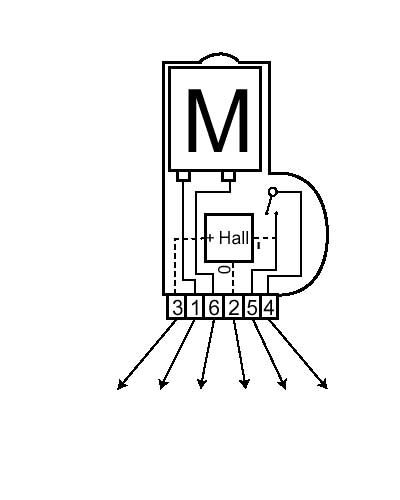

| CHIAVE | TER.COMP. | CONTROLLI | VALORI |
| STOP | massa - 4 | circuito massa (sulla spina scollegata) |
max 1ohm |
| MAR | 2 - 1 | alimentazione sensore effetto HALL (spina scollegata) |
10 - 15volt |
| MOTO | 2 - 4 |

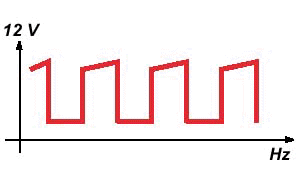

segnale uscita sensore effetto HALL |
 |
| MOTO | 1 - 6 |
segnale comando attuatore minimo |
 |
| MOTO | massa - 5 | segnale contatto interruttore minimo |
farfalla chiusa 0volt farfalla aperta 10 - 15volt |
