BOSCH  MSA 11




                                                          PROCEDURA

               Inserire un ponticello tra il cavo azzurro-bianco ed il cavo nero
               della presa diagnosi, accendere il quadro e  prendere nota  dei
               codici.

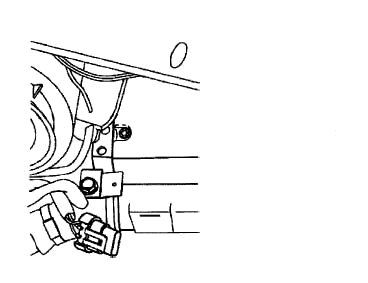

                                       presa diagnosi sotto cruscotto lato passegero



                                                 TABELLA CODICI GUASTI


         1-2 inizio autodiagnosi
         1-4 sensore temp. motore
         1-5 sensore temp. motore
         1-6 sensore temp. motore
         1-7 sensore temp. motore
         1-9 segnale giri motore
         2-1 potenziometro acceleratore
         2-2 potenziometro acceleratore
         2-3 potenziometro acceleratore
         2-4 sensore posizione attuatore
         3-1 segnale giri motore
         3-3 ricircolo gas di scarico(egr)
         3-4 regolazione inizio iniezione
         3-7 interruttore freno
         3-8 interruttore frizione
         3-9 sistema antifurto
         4-8 tensione alimentazione bassa
         4-9  controllo tempo preriscaldo
         5-4 valvola disinserimento elettromagnetico
         5-5 centralina difettosa
         6-1 corsa cursore
         6-2 corsa cursore
         6-4 regolazione quantità
         7-3 sensore temp. aria
         7-4 sensore temp. aria
         8-1 iniettore strumentato
         8-2 iniettore strumentato
         9-1 cruise control
