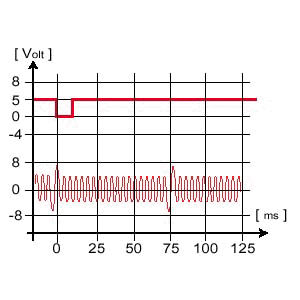

SEGNALE DI SINCRONIZZAZIONE                                                 a





















               Segnale di sincronismo che la centralina sfrutta per determinare la fase
               di iniezione al momento dell'accensione.
               Il segnale in alto é il segnale del sensore di fase  hall,  invece  quello  in
               basso é del sensore di giri e P.M.S.
