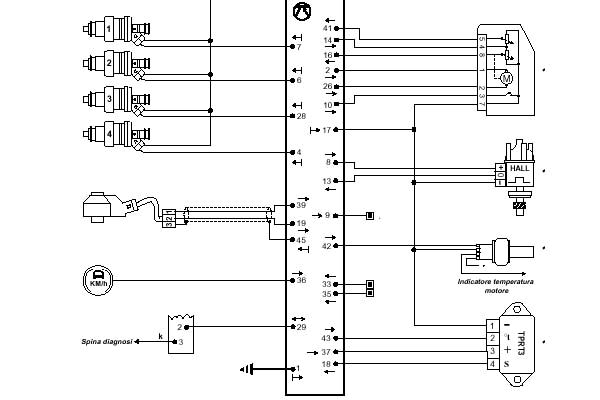

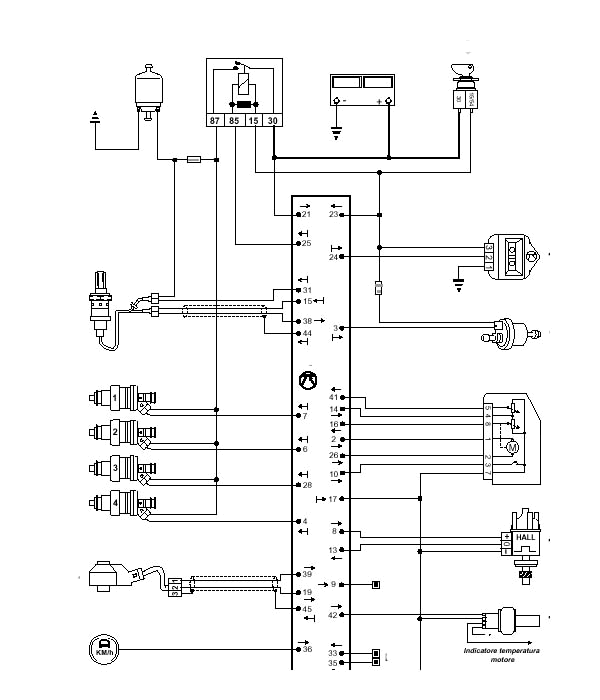

BOSCH MOTRONIC MP9.0                                               a





                           Per la procedura codici lampeggio cliccare sulla presa diagnosiELETTROPOMPA CARBURANTERELÉ ELETTROPOMPA CARBURANTE (PIASTRA PORTA RELÉ E FUSIBILI VANO GAMBE LATO GUIDATORE POSTO N°12)BATTERIACOMMUTATORE DI ACCENSIONEBOBINA A.T. CON MODULO DI POTENZA INCORPORATOSONDA LAMBDAELETTROVALVOLA DI CANISTERELETTROINIETTORIUNITÀ COMANDO GRUPPO FARFALLATO (SU GRUPPO FARFALLATO)FUSIBILE 10 AMPERESENSORE DI GIRI E P.M.S. NEL DISTRIBUTORE (EFFETTO HALL)SENSORE DI BATTITOINDICATORE TEMPERATURA MOTORE+SENSORE TEMP.MOTORE (BLU DOPPIO)SENSORE M.A.P. CON SENSORE TEMP.ARIAAL CAMBIO AUTOMATICOAL CONDIZIONATORESEGNALE VELOCITÀ VETTURA (DA TACHIMETRO)ALL'ANTIFURTOFUSIBILE 15 AMPERECENTRALINA ELETTRONICA (PARATIA VANO TERGICRISTALLO)

                        PER LA CARTELLA DIAGNOSI CLICCARE SUL CENTRO CENTRALINA

                       Per la descrizione passare con la freccia sul componente interessato
