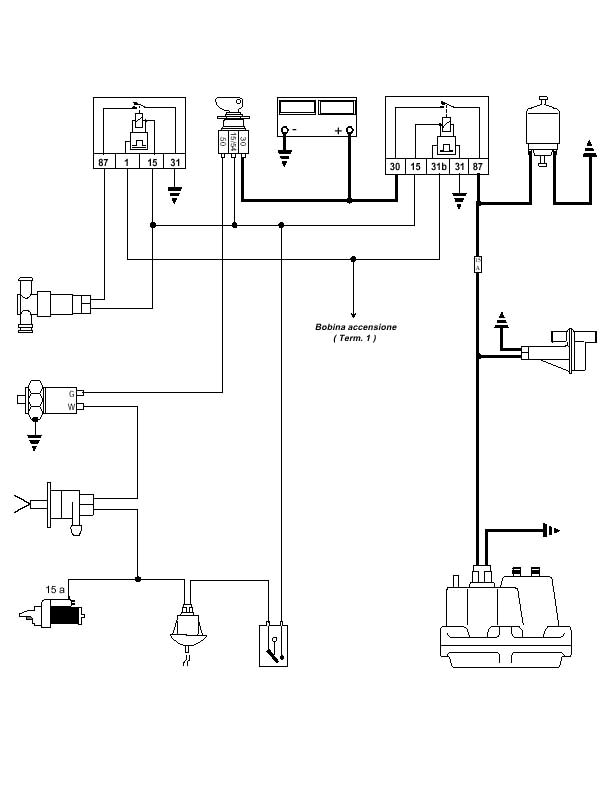

K JETRONIC CON RELE ELETTRONICO COMANDO ATTUATORE MINIMO                                             a














































L'arricchimento all'accelerazione a freddo tramite l'elettroiniettore
avviamentoa freddo ad una  temperatura  inferiore a 35°C viene
inseritodall'interruttore a salto   di  pressione,  dall' interruttore  farfalla  acceleratore  e  dall'interruttore termico a  tempo. La  valvola  del  minimo
per  l' incremento del  numero di giritramite  il  by  pass  aria  viene
comandato dal  relé  elettronico  ad  un  regime inferiore a 700 giri/minuto.

REGOLATORE FASE RISCALDAMENTO (FORNELLETTO)VALVOLA  V.A.E.ELETTROINIETTORE AVVIAMENTO A FREDDOMOTORINO DI AVVIAMENTOINTERRUTTORE TERMICO A TEMPOATTUATORE MINIMORELE ELETTRONICO REGIME MINIMORELE ELETTROPOMPA CARBURANTEELETTROPOMPA CARBURANTECOMMUTATORE DI ACCENSIONEINTERRUTTORE SALTO DI PRESSIONEINTERRUTTORE FARFALLA ACCELERATOREBATTERIA
